中空式显微镜平台

2-JTH-C3-series

高负载 高精度 低震动

JT-Series双轴平台具有水平XY方向移动的功能,平台本身具有整体厚度较小、高XY方向正交度、高精度、高负载、低震动的特性,适合应用于显微镜成像系统、自动XY定位系统中,如有底部光源需求时可以选择JTH-Series

※ 可以选择安装编码器(马达)或线性编码器(光学尺)

※ 可选择平台实心(JT-系列)或平台中空(JTH-系列)

※ 多行程选择100mm/130mm/250mm-200mm/350mm

※ 高精度线性轨道

※ 高重复精度。



产品规格表

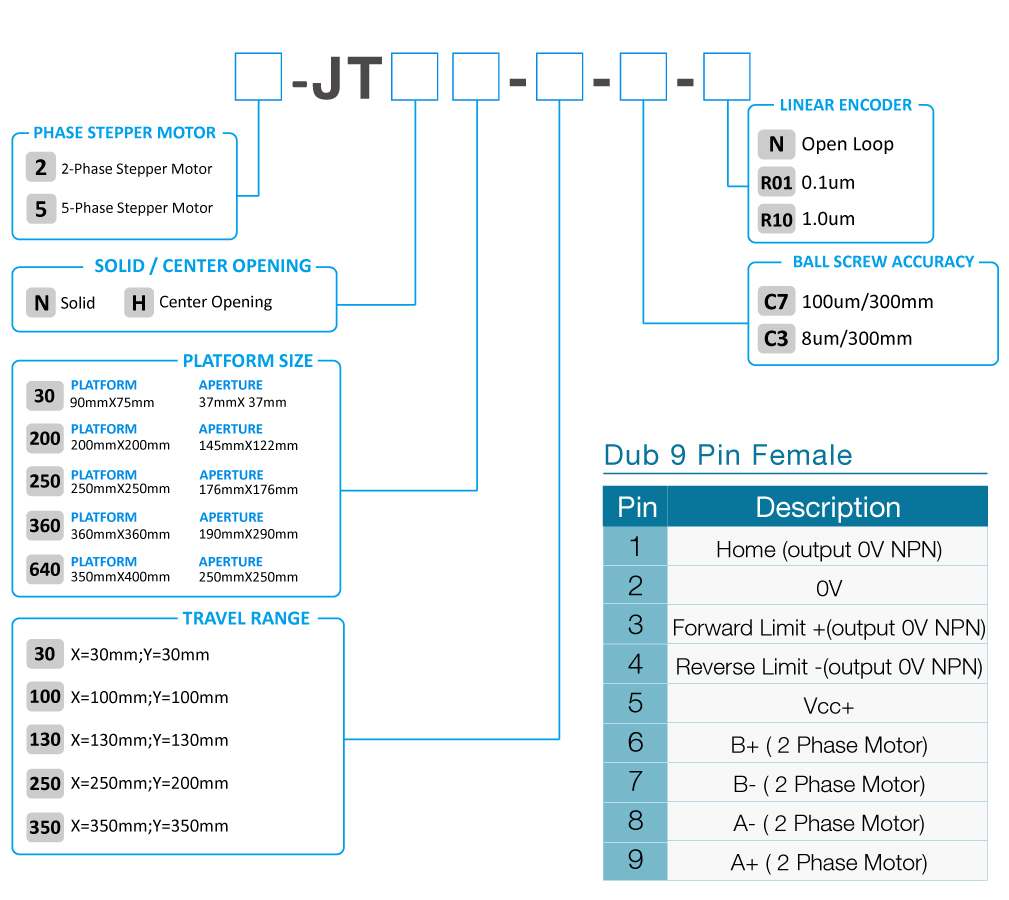

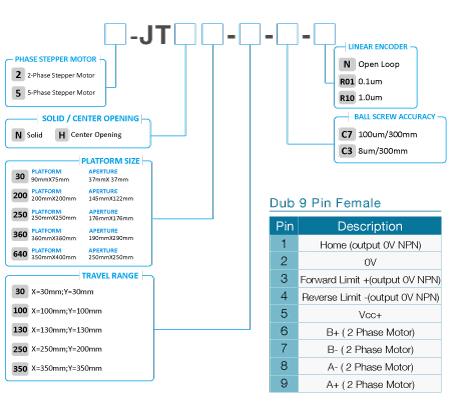

产品型号
2-JTH90-30-C3 2-JTH200-100-C3 2-JTH250-130-C3 2-JTH360-250-200-C3 2-JTH640-350-C3
中空区尺寸
37X37mm 145x122mm 176x176mm 190x290mm 250x250mm
平台尺寸
75X90mm 200X200mm 250X250mm 360X360mm 400X340mm
位移行程
X=30mm,Y=30mm X=100mm,Y=100mm X=130mm,Y=130mm X=250mm,Y=200mm X=350mm,Y=350mm
1600分割解析度
0.625um 0.625um 0.625um 1.25um 2.5um
螺杆定位精度
8um  @   30mm 10um @  100mm 10um @  130mm 15um @   250mm 15um  @  350mm
平行度 20um 20um 20um 30um 50um
重复精度 ≤2um ≤2um ≤2um ≤3um ≤3um
重量 1.6kg 4.3Kg 5Kg 10Kg 19Kg
图面




规格/叙述 交货日期 单价 数量 购物车
2-JTH90-30-C3

C3-1.0mm滾珠螺桿/行程 30mm/2相位步進馬達/線性滾珠鋼軌

Inquiry
RMB¥-
2-JTH200-100-C3

C3-1.0mm滾珠螺桿/行程100mm/2相位步進馬達/線性滾珠鋼軌

Inquiry
RMB¥-
2-JTH250-130-C3

C3-1.0mm滾珠螺桿/行程130mm/2相位步進馬達/線性滾珠鋼軌

Inquiry
RMB¥-
2-JTH360-250-200-C3

C3-4.0mm滾珠螺桿/行程X=250mm,Y=200mm/2相位步进马达/線性滾珠鋼軌

Inquiry
RMB¥-
2-JTH640-350-C3

C3-4.0mm滚珠螺杆/行程350mm/2相位步進馬達/線性滾珠鋼軌

Inquiry
RMB¥-
