CTC-2-2-F200-220

CTC-2-2-F200-220

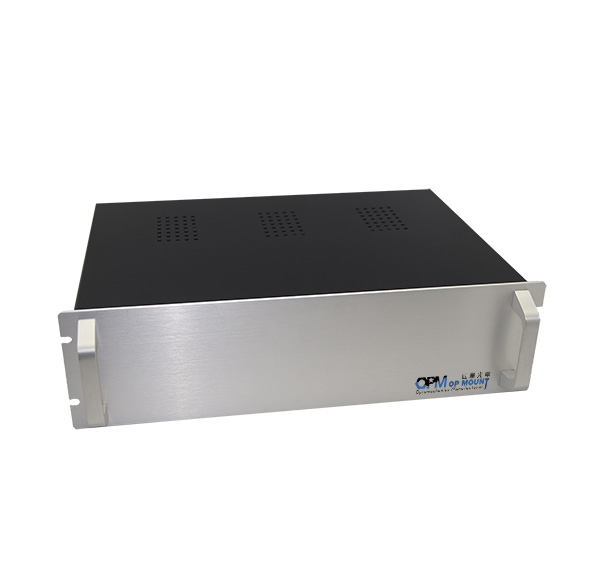

CTC-2-2-F200-220 | (尺寸: 37cm*10cm*26cm)

脉波速度 : 2MHz 解析度 : 20000 rev
输入电压 : 220V 马达控制电流 : 输出1.6A
通讯方式 : RS232/ 网路通讯
闭回路控制
双轴控制
指令手册下载 :
外观尺寸图下载 :

重量 : 5KG 发货日 : Inquiry

特价 :$-

數量:




Male Description Female Description
Pin
Description Pin Description Pin Description Pin Description
1
Home(output 0V NPN) 10 - 1 - 10 -
2
GND 11 - 2 - 11 -
3
Forward Limit Switch
(output 0V NPN)
12 - 3 - 12 Encoder Z+
4
Reverse Limit Switch
(output 0V NPN)
13 - 4 Encoder Z- 13 Encoder B+
5
Vcc +(24VDC) 14 - 5 Encoder B- 14 Encoder A+
6 2 Phase Motor B+ 15

6 Encoder A- 15 -
7 2 Phase Motor B-   7 -   -
8 2 Phase Motor A-   8 5V   -
9 2 Phase Motor A+   9 0V   -
