電光調製器
| 產品概述 |
本產品依托實驗室的科研技術進行成果轉化。利用相位調變中抑制剩餘振幅調變技術研發了諧振型電光相位調變器，可有效進行雷射相位調變以及抑制相位調變中剩餘振幅調變，可用於PDH穩頻中，有效提高系統鎖定穩定性等。
| 應用領域 |
本產品分為諧振型相位電光調變器和寬頻型相位電光調變器。適用於連續雷射的相位調製，可廣泛應用於量子光學、冷原子物理、冷原子BEC、離子阱量子模擬和量子計算、原子鐘、時頻傳輸等領域。
| 產品規格 |
| 典型諧振頻率 | 25.0MHz |
| 帶寬 | 1.246MHz |
| Q | 20.1 |
| 最大射頻驅動功率 | 2 Ｗ |
| 電光晶體 | 鈮酸鋰 |
| 晶體尺寸 | 30 mm |
| 晶體通光孔徑 | 4 mm*3 mm |
| 使用波長範圍 | 500-1100nm(NIR) |
| 損傷閥值 | 2 W/mm² |
| 1red@852nm 射頻驅動 | 125V |
| 工作溫度範圍 | -20-80°C |
測試結果：

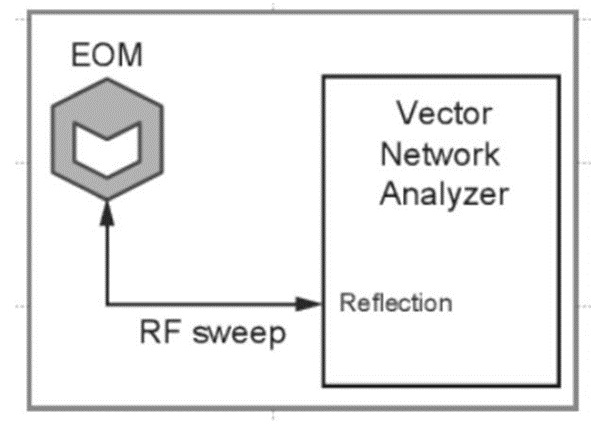

1.諧振電光相位調變器（RPM）諧振性能測試裝置圖，如圖下圖 所示。將 RPM 的
輸入端接取網路阻抗分析儀（系統阻抗為 50 Ω），測量 RPM 射頻反射特性。

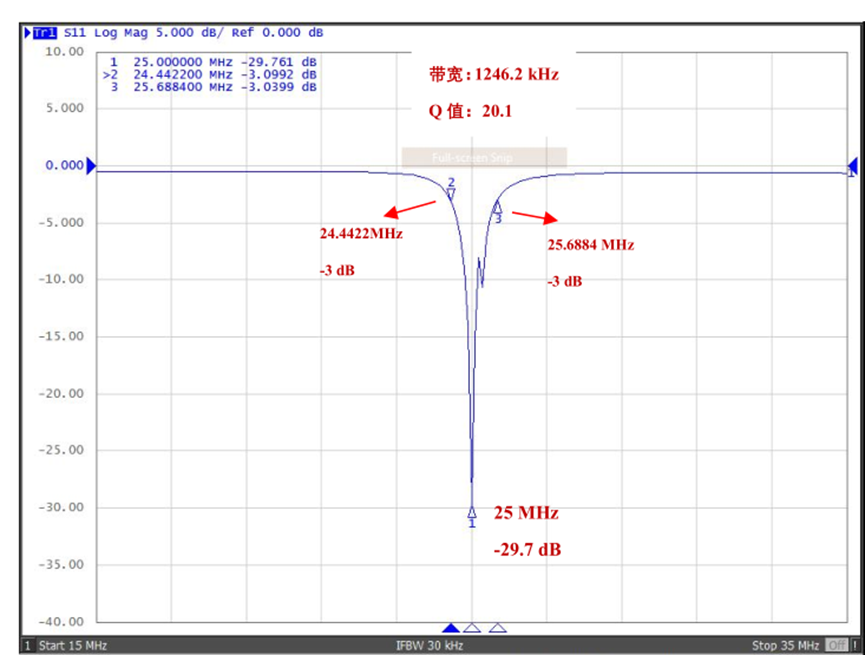

實驗結果如圖 ，其中射頻反射點在 25.0 MHz 達到最低,顯示 RPM 對射頻的反射率最低，諧振頻率即為 25 MHz，此時能量轉換效率達到最佳。
2. RPM調製深度測試方法及典型結果：

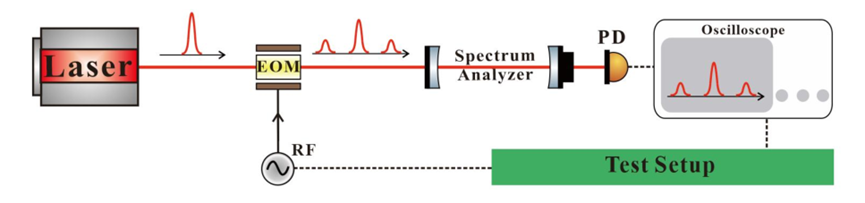

RPM 調變深度隨驅動電壓測試裝置圖，如下圖所示。特定線偏振的 852 nm
雷射經過 RPM 調製後，入射到一個光學腔中，透過偵測器偵測腔投射峰以及調
制邊帶。利用 Keysight 33600A 訊號源為 RPM 提供射頻驅動（50 歐姆），在示波
器上記錄資料。需要說明的是，在同驅動電壓下，不同雷射波長調製深度也不同，
我們採用 852 nm 雷射進行測試：

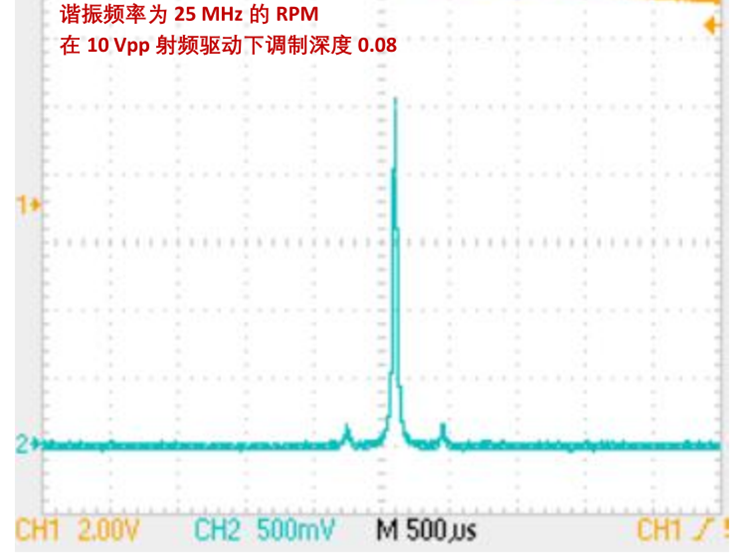

測試結果：如下圖所示，諧振頻率為 25.0 MHz 的 RPM 在 10 Vpp 射頻驅動
下調變深度為 0.08
