方形濾片架

產品規格

型號

元件寬度(mm)

元件厚度(mm)

M-PLH-XY

9.0~80.0

0-4.0

圖面

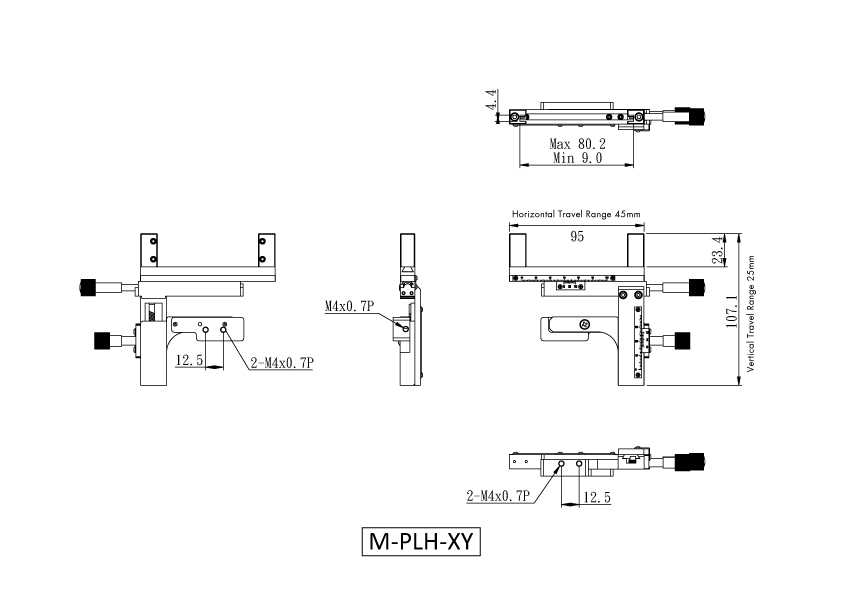

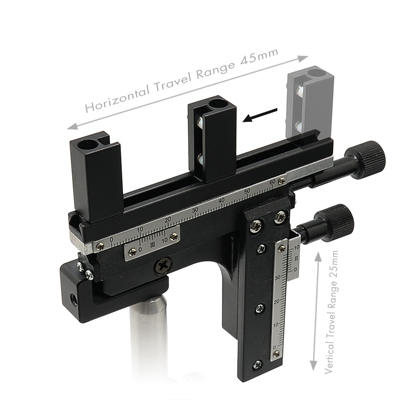

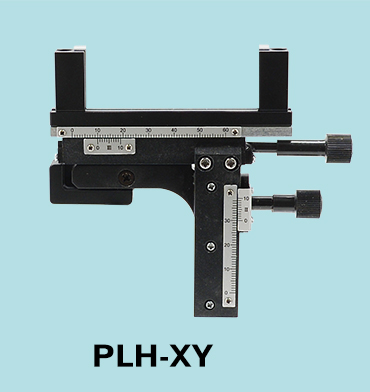

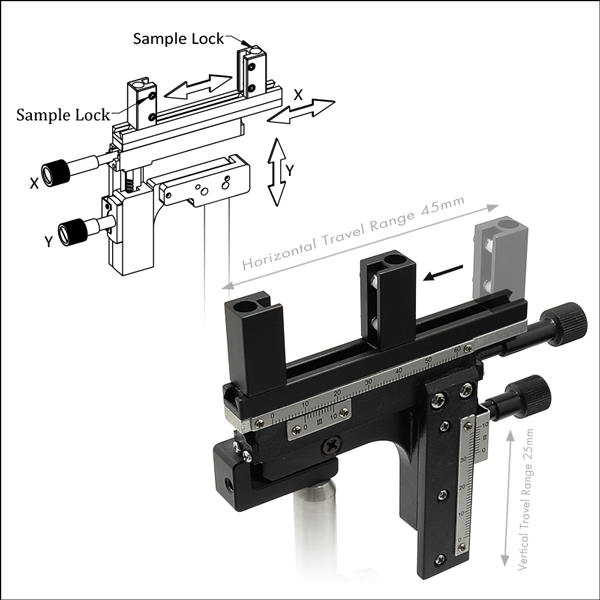

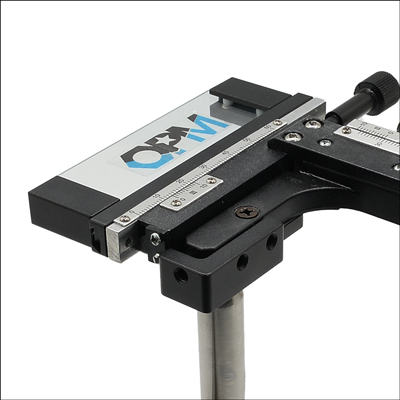

• PLH-XY 可以安裝寬度9.0mm~80.0mm 厚度最大4.0mm方形光學元件，PLH-XY 具有兩個驅動器，調整範圍分別為45mm與25mm，每個平移軸都具有0.1mm的解析度 ,可以用來準確的定位安裝的光學元件。

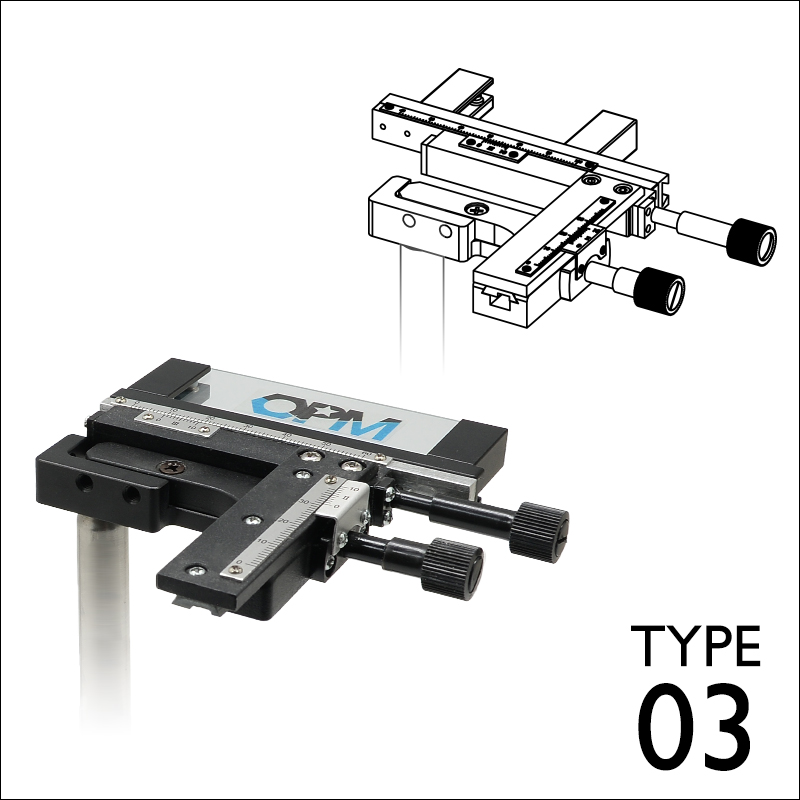

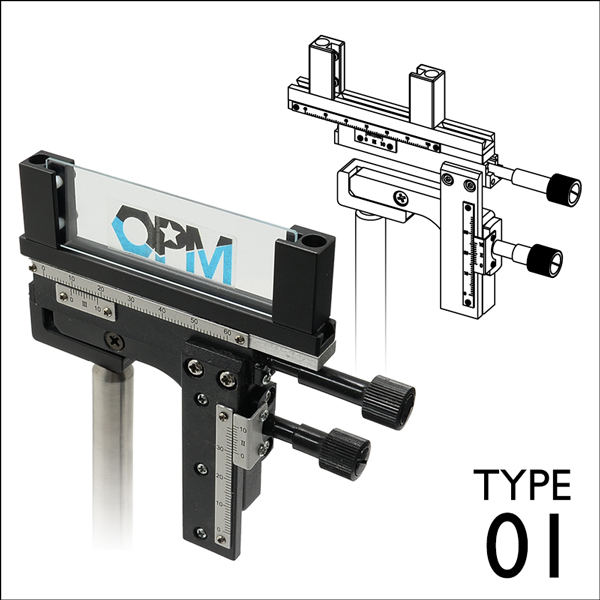

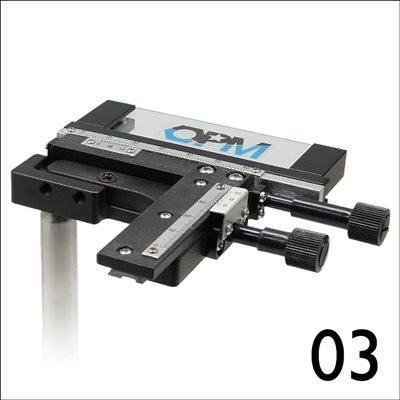

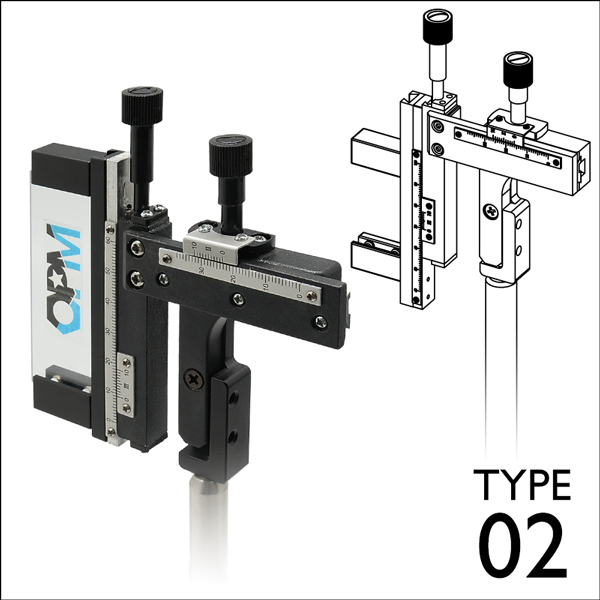

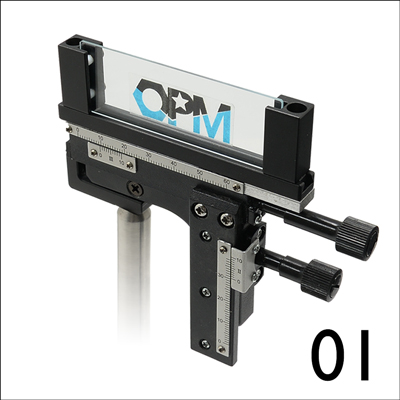

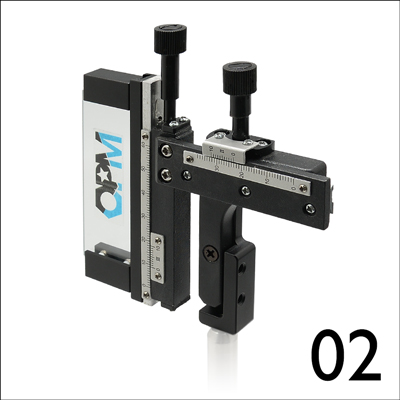

• 每個PLH-XY都具有3個安裝螺紋，透過這些螺孔PLH-XY具有3種安裝方式(如圖所示)

• 注意:光學元件放置在凹槽中時，每端會有4.4mm會被蓋住。

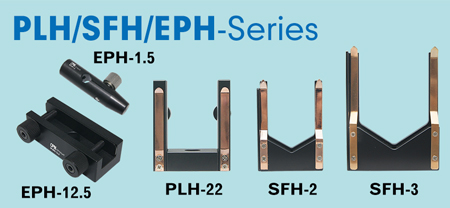

• OPMount具有各種類的方形屏幕架,可以滿足各式的需求。

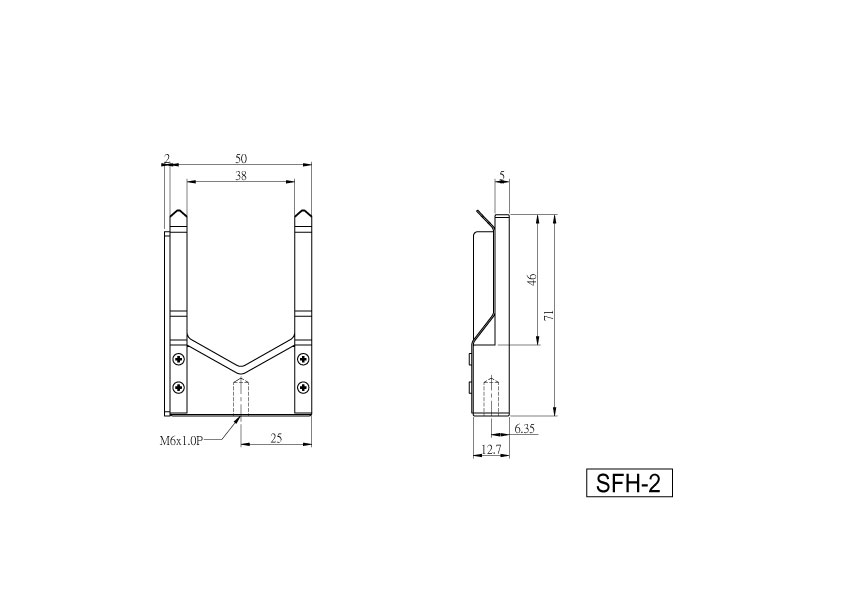

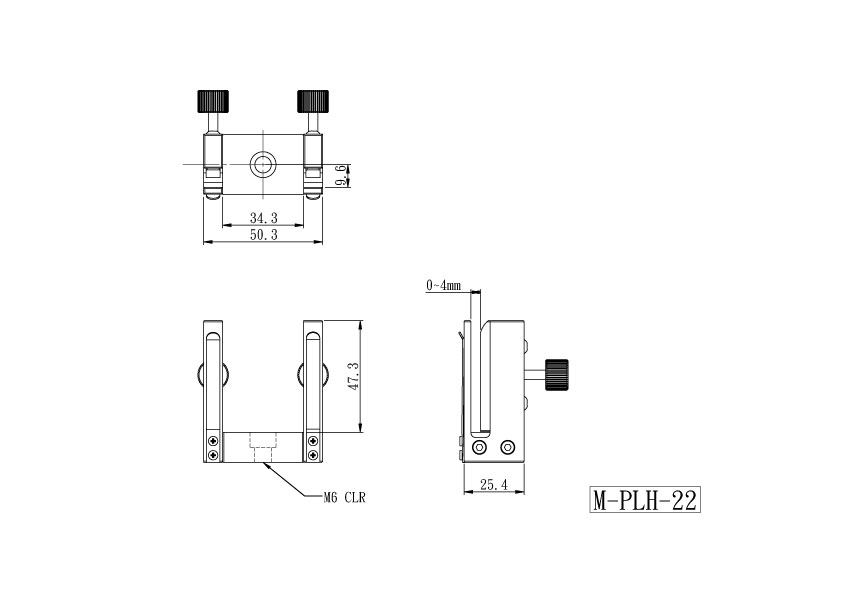

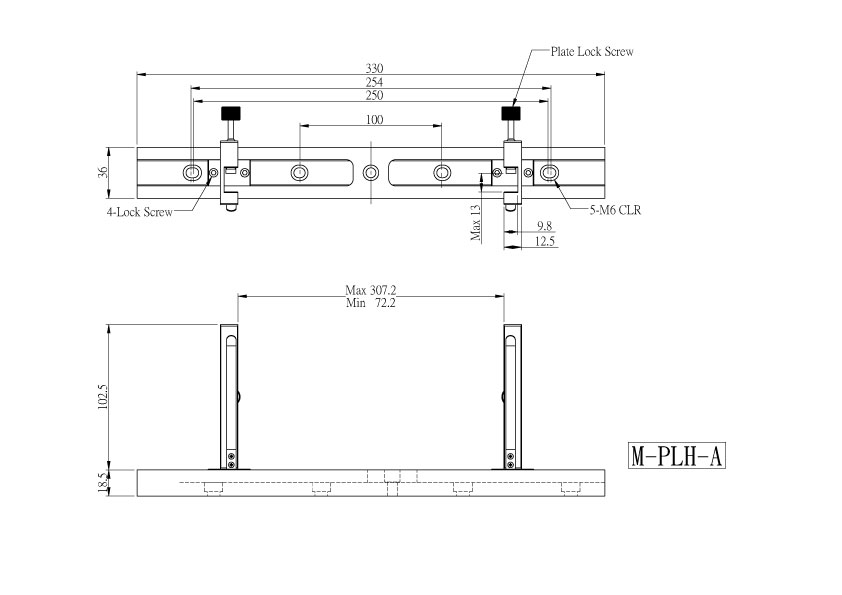

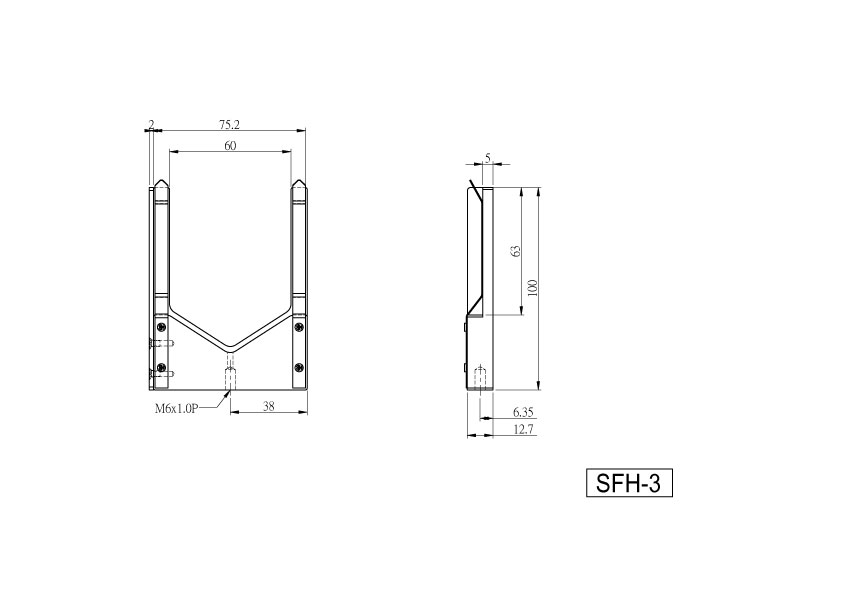

• PLH與SFH適合放置屏幕或是投影片。

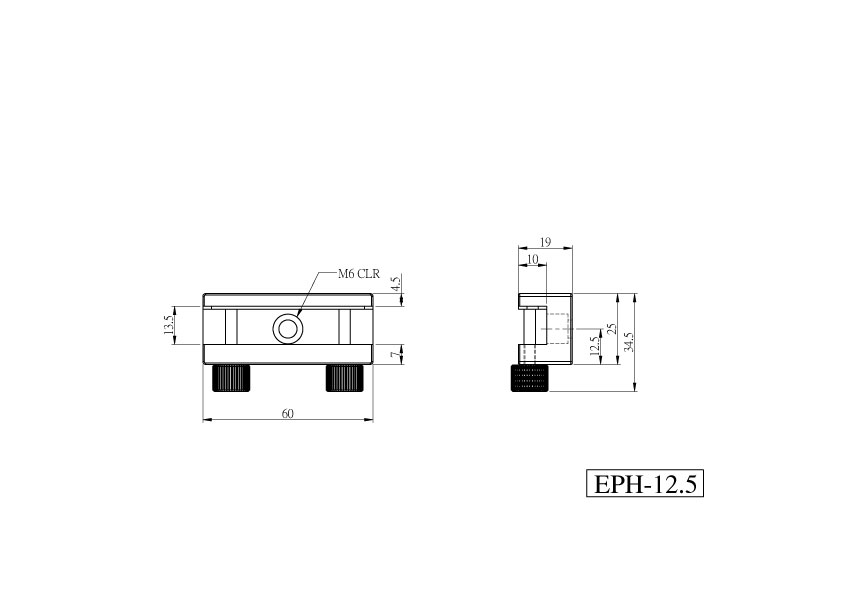

• 如果要架持有厚度的樣品，可以選擇EPH-12.5系列，每一個EPH-12.5都有一塊檔片,可以避免螺絲鎖固時損壞樣品。

圖面

點擊放大

產品規格表
