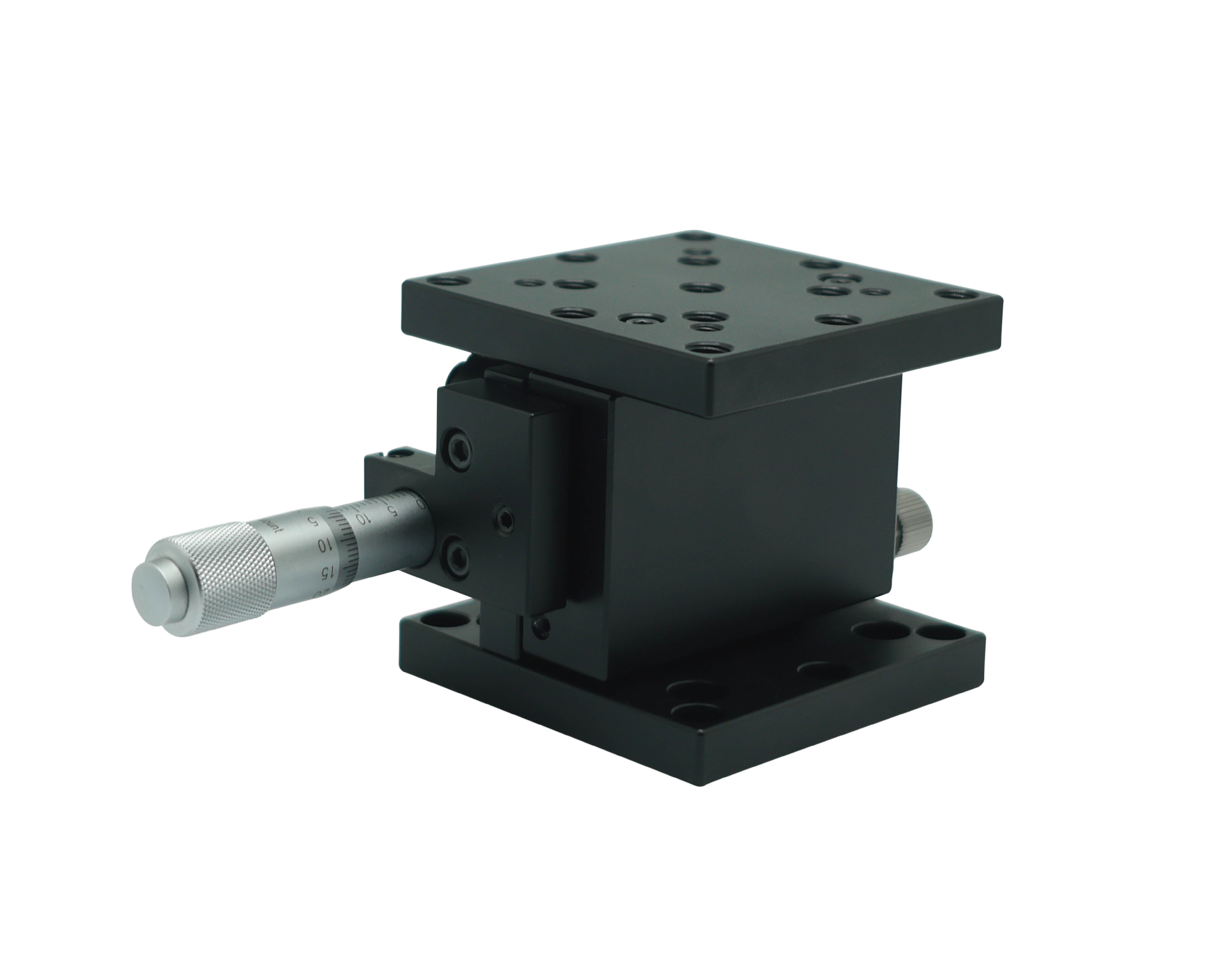

Z軸平台 VTS-series

• VTS 系列Z軸調整平台使用交叉滾子軸承設計，可讓Z軸在平面移動時有良好的穩定度與平行度，每個Z軸平台皆配有分厘卡，每轉可提供良好的高度調整。

• VTS-1 的台面尺寸為50mmx64mm，上面具有4個M4 x 0.7螺紋孔及5個M6x1P螺紋孔可供元件使用，因利用斜面來進行高度的調整，VTS-1的斜面長度與Z軸高度比例為2:1，使得解析度可達到5微米。

• VTS-3、VTS-4、VTS-5則是利用槓桿原理，在水平方向調整分厘卡時能控制Z軸平面的上下移動。

• VTS-3 檯面尺寸為60mmx60mm，上方附有13個M6x1P螺紋孔可供元件使用，同時還附有鎖定旋鈕，能精準確實地將台面動作鎖定，以達成更高的穩定性。

• VTS-4 檯面尺寸為60mmx60mm，上方附有8個M4 x 0.7螺紋孔及6個M6x1P螺紋孔，中心則有M16x1P孔，此平台設計具有可鎖定的水平調節和垂直升降。

• VTS-5 檯面尺寸為42mmx42mm，上方附有12個M4 x 0.7螺紋孔及4個M2x.0.4P螺紋孔，同時還具有可鎖定的水平調節和垂直升降，為匠星Z軸平台裡面最精密緊湊的設計。
