產品規格表

• 鏡片尺寸: Ø 30mm

• 調整螺絲: 100TPI (0.25mm)

• 調整範圍: θxθy±3度 Z=6mm

• 調整精度: θx : θy=0.4度 , Z=0.25mm

• 調整方向: θx : θy : Z

• 左右功能: 可選擇

• 鎖定功能: 可選擇

可用M4有頭螺絲或M6止付螺絲與其他機械結構結合

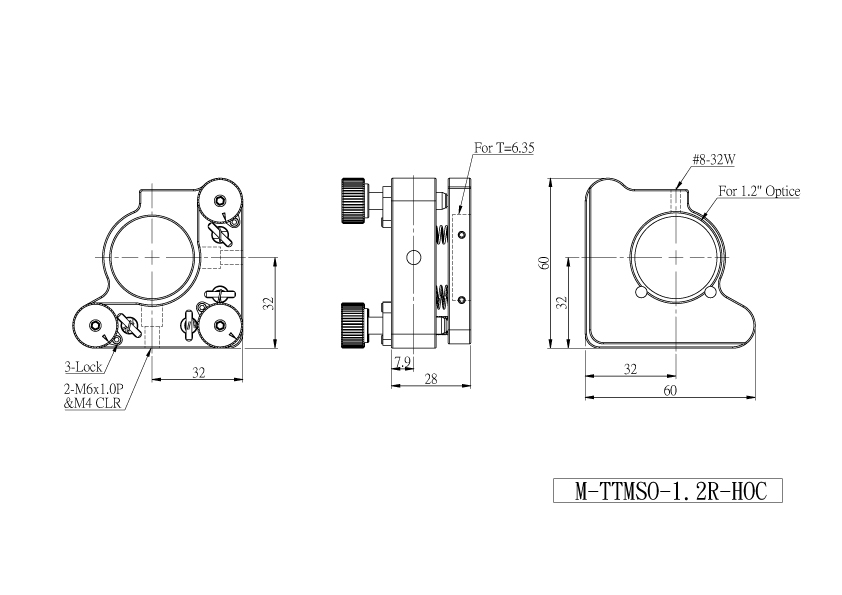

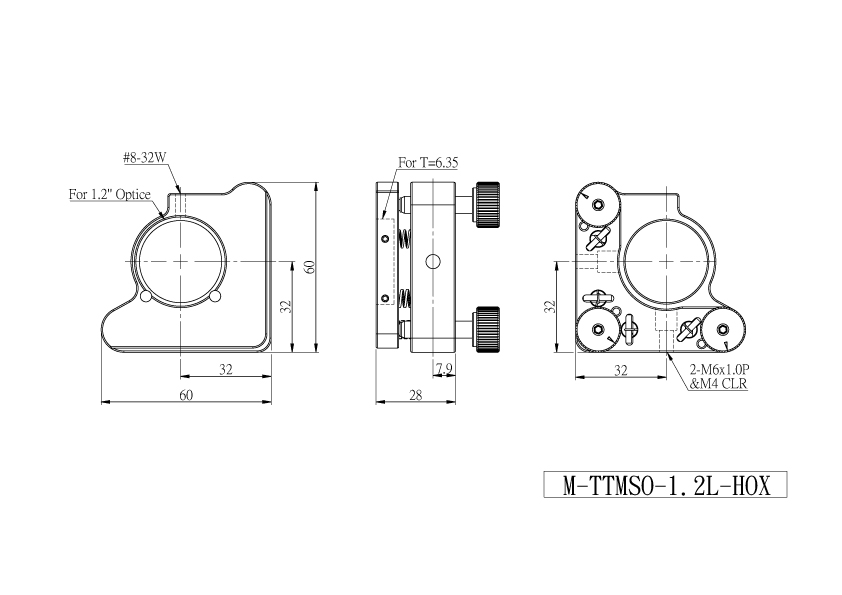

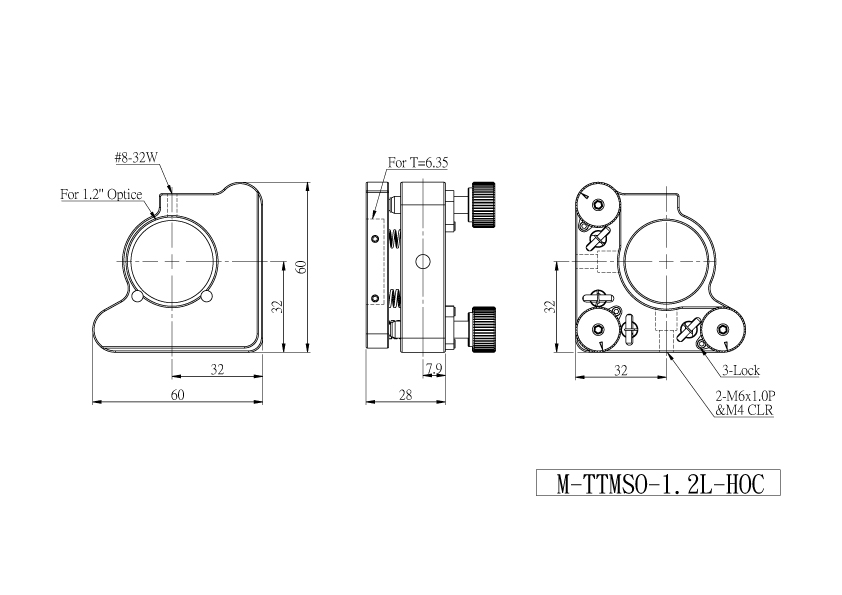

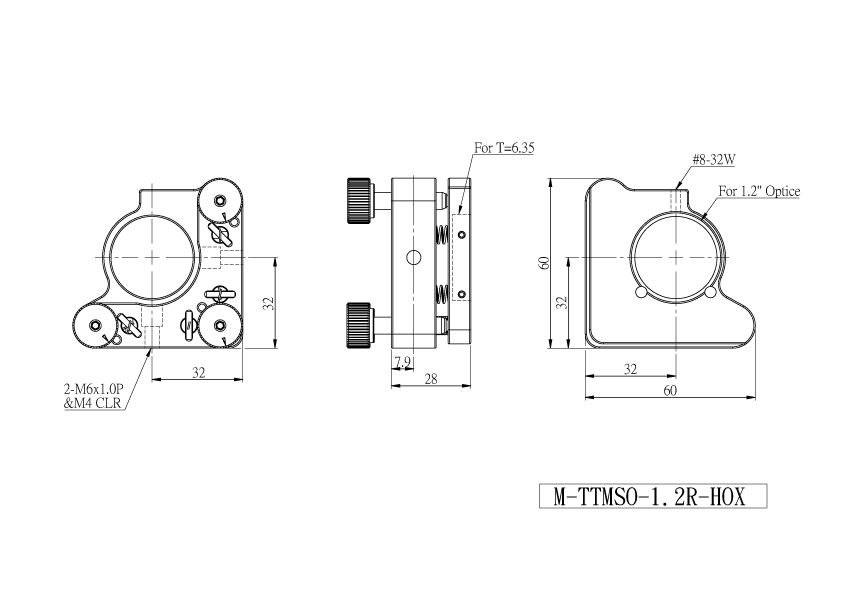

規格圖面

點擊放大 點擊放大 點擊放大 點擊放大

3軸經濟型1.2吋光學調整鏡架

TTMSO-1.2-series

• 用以安裝Ø30mm的光學元件，同時具有三個0.25mm的精密調整螺絲，可以提供θx θy 與Z方向的調整方向，當鏡片安裝板與L型後板距離為4.2mm時 θxθy 可提供±3度的調整範圍，由於具有Z軸調整功能 也可以實驗Z方向平移6mm的功能。

應用Application
