產品規格表
 • 鏡片尺寸: Ø 12.7mm
 • 調整螺絲: 100TPI (0.25mm)
 • 調整範圍: θxθy±3度 Z=6mm
 • 調整精度: θx : θy=0.7度 , Z=0.25mm
 • 調整方向: θx : θy : Z

可用M4有頭螺絲或M6止付螺絲與其他機械結構結合

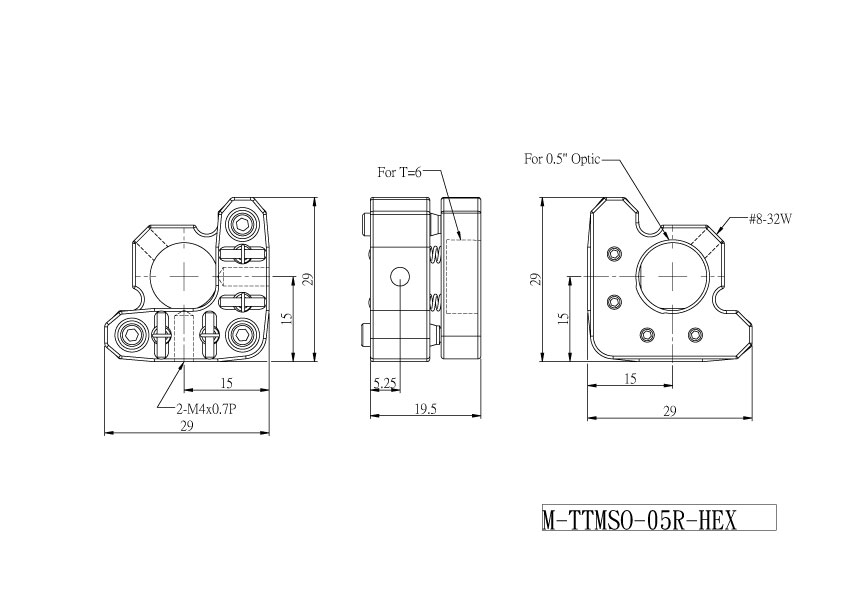

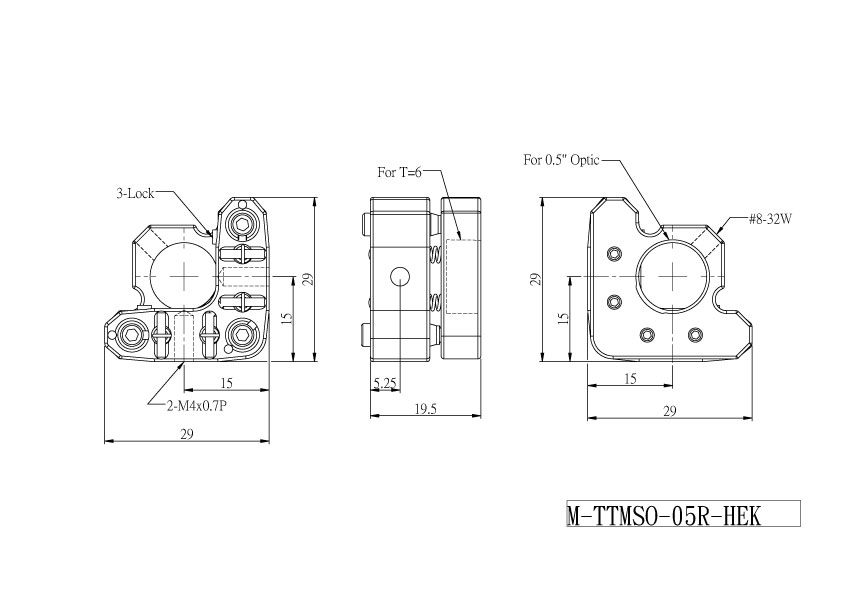

規格圖面



3軸經濟型0.5吋光學調整鏡架

TTMSO-05-series

經濟型 微小光路 包覆式 100TPI 3軸
• 用以安裝Ø12.7mm與Ø12mm光學元件,同時具有三個0.25mm的精密調整螺絲,可以提供θx θy 與Z方向的調整方向,當鏡片安裝板與L型後板距離為1.5mm時,θxθy 可提供±3度的調整範圍,由於具有Z軸調整功能 也可以實驗Z方向平移6mm的功能。

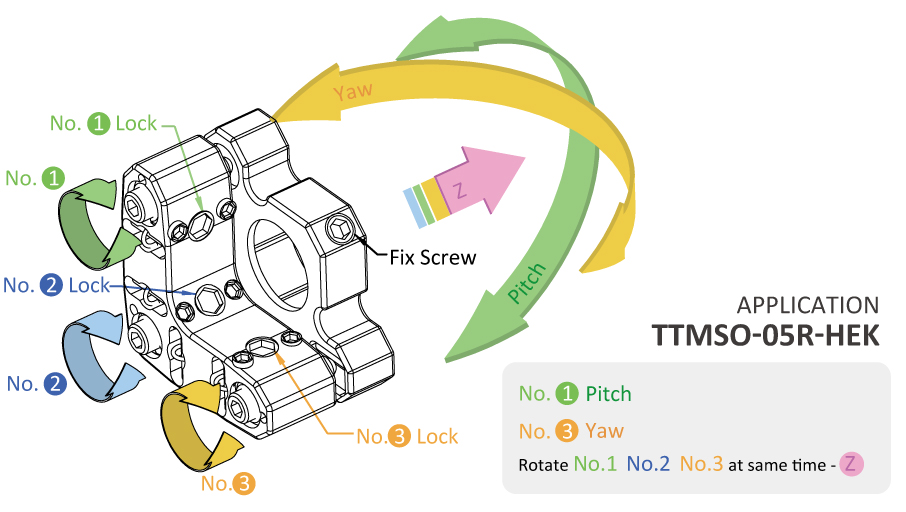

應用Application



相關產品




型號 / 敘述 交期 單價 數量. 購物車
M-TTMSO-05R-HEX

0.5英吋三軸鏡架/右手布局/經濟型

In stock
NT$1850
M-TTMSO-05R-HEK

0.5英吋三軸鏡架/右手布局/鎖定/經濟型

In stock
NT$2150
