產品規格表 Specification
 • 鏡片尺寸 : Ø20mm
 • 調整螺絲 FEC : 127 TPI(0.2mm)
 • 調整螺絲 HOC/HOX : 100TPI(0.25mm)
 • 調整範圍 : ±3度
 • 調整方向 : θx 、θy
 • 調整精度 : 0.4度/每圈
 • 左右功能:可選擇
 • 鎖定功能:可選擇
規格圖面 2D-Drawing



2軸高穩定度20毫米無邊框型鏡架

TNC-08-series

高穩定度 碟型彈簧 無邊框

• TNC鏡架除了常見的拉伸型彈簧結構外，還增加了碟型彈簧結構，藉由碟型彈簧之彈簧型變小彈力大的優點，使鏡架能夠承受更重的光學元件，為了避免碟型彈簧錯位造成的彈力變化，我們將碟型彈簧的結構改良了，可以避免碟型彈簧錯位造成的不穩定情形。鏡片放置板100度缺口式的設計，可以避免光路調整時潛在的阻擋。

• 可用M4有頭螺絲或M6止付螺絲與其他機械結構結合

相關產品 Related Products
90度摺疊安裝座



型號 / 敘述 交期 單價 數量. 購物車

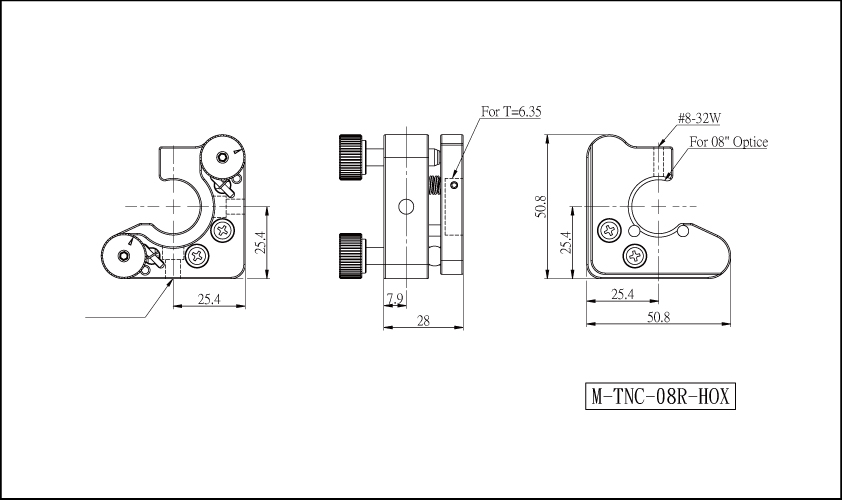

M-TNC-08R-HOX

20毫米雙軸無邊框型鏡架/右手布局/高穩定
In stock
NT$2300

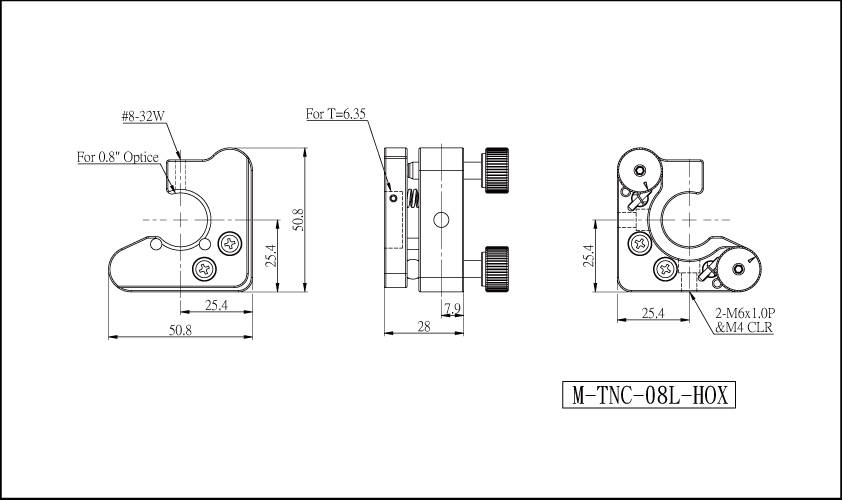

M-TNC-08L-HOX

20毫米雙軸無邊框型鏡架/左手布局/高穩定
In stock
NT$2300

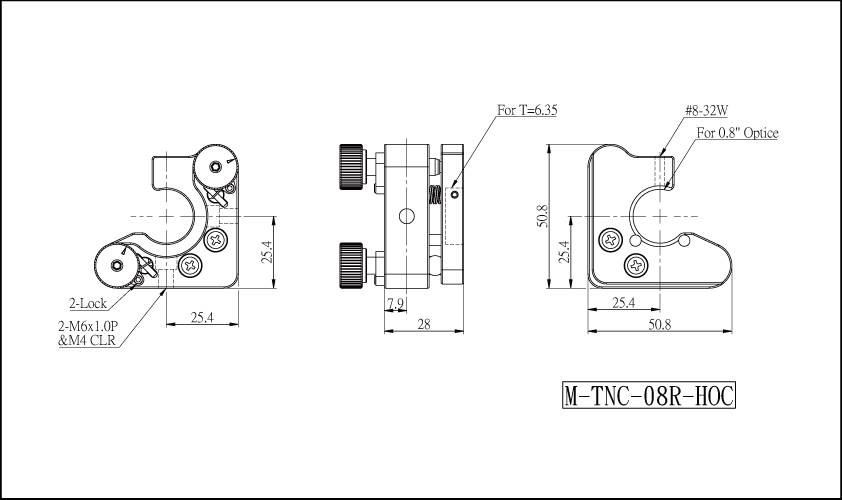

M-TNC-08R-HOC

20毫米雙軸無邊框型鏡架/右手布局/高穩定/鎖定
In stock
NT$2700

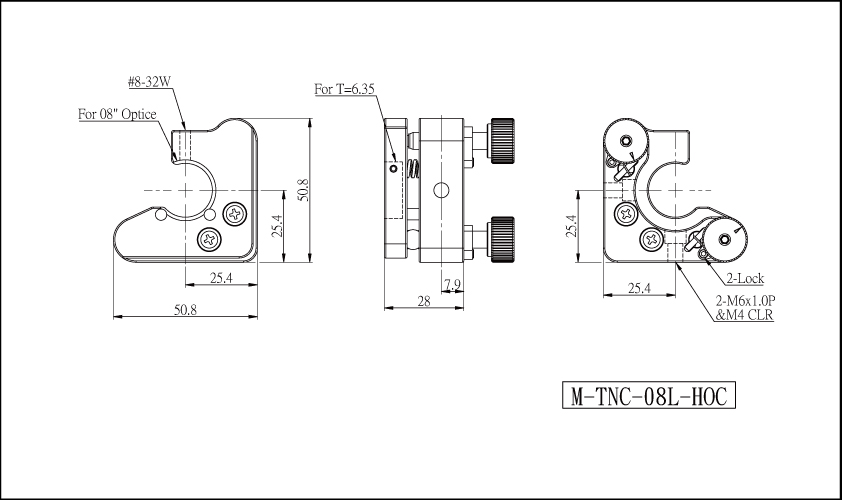

M-TNC-08L-HOC

20毫米雙軸無邊框型鏡架/左手布局/高穩定/鎖定
In stock
NT$2700

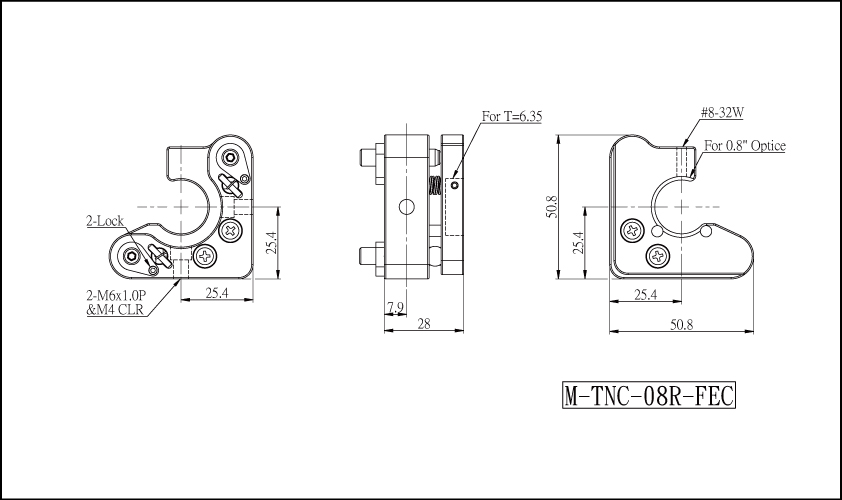

M-TNC-08R-FEC

20毫米雙軸無邊框型鏡架/右手布局/高穩定/鎖定/127TPI
In stock
NT$3000

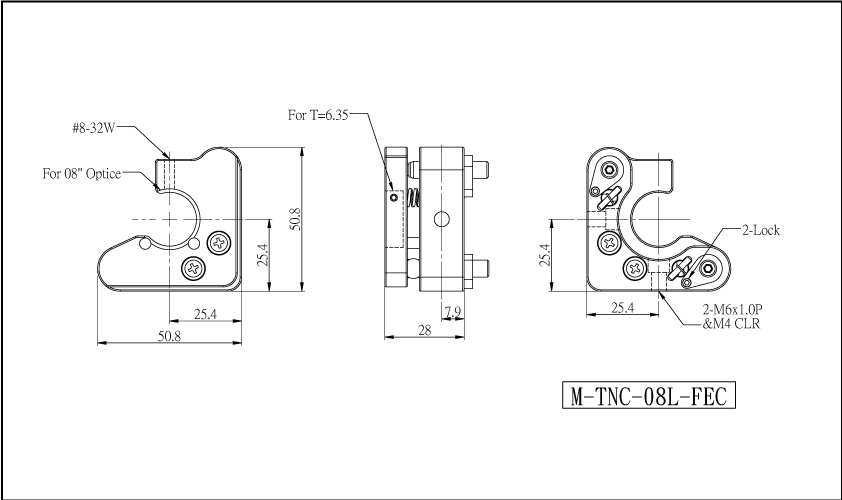

M-TNC-08L-FEC

20毫米雙軸無邊框型鏡架/左手布局/高穩定/鎖定/127TPI
In stock
NT$3000
