產品規格表 Specification
 • 鏡片尺寸 : Ø 50.8mm
 • 調整螺絲 : 100TPI(0.25mm)/127TPI(0.2mm)
 • 調整範圍 : ±3度
 • HOX / HOC 螺絲每圈解析度 : 0.3度
 • FEC 螺絲每圈解析度 : 0.2度
 • 調整方向 : θxθy
 • 鎖定功能 : 可選擇

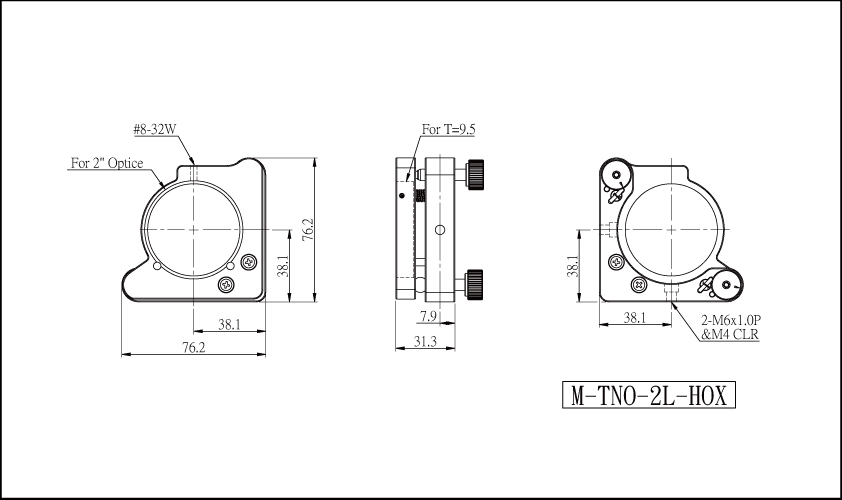

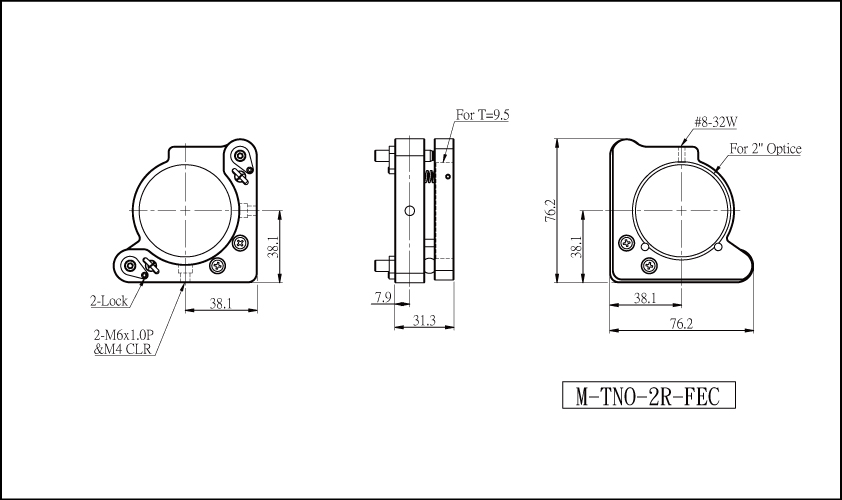

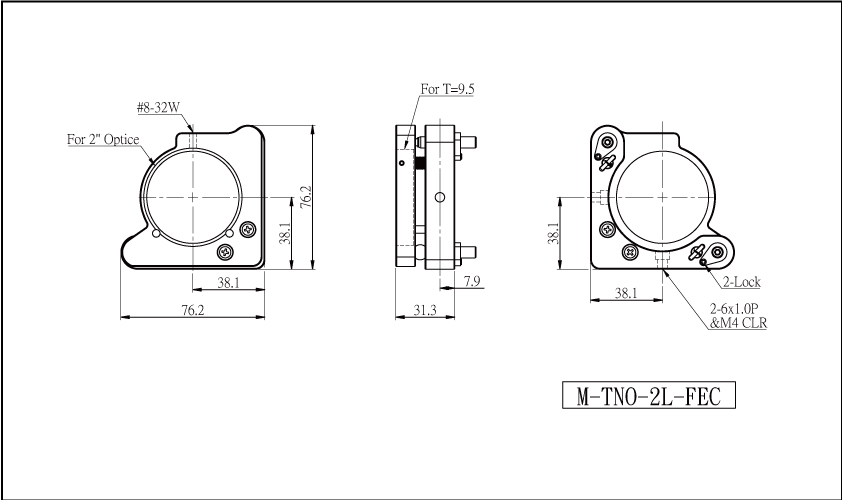

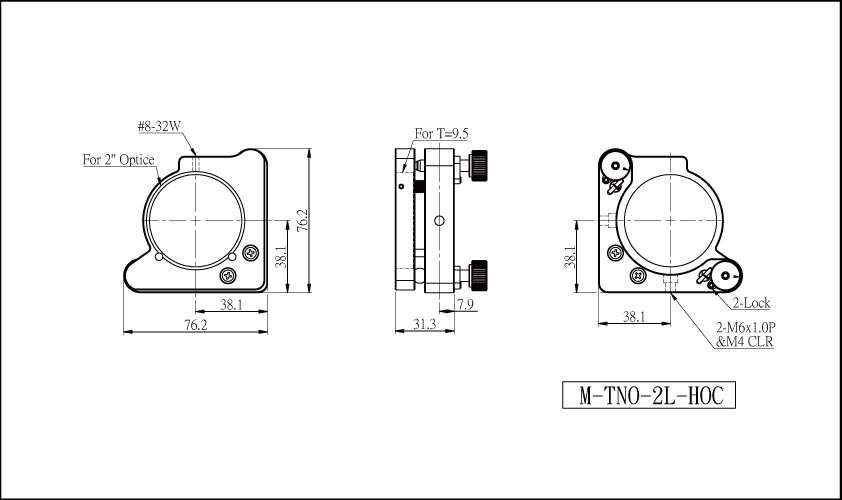

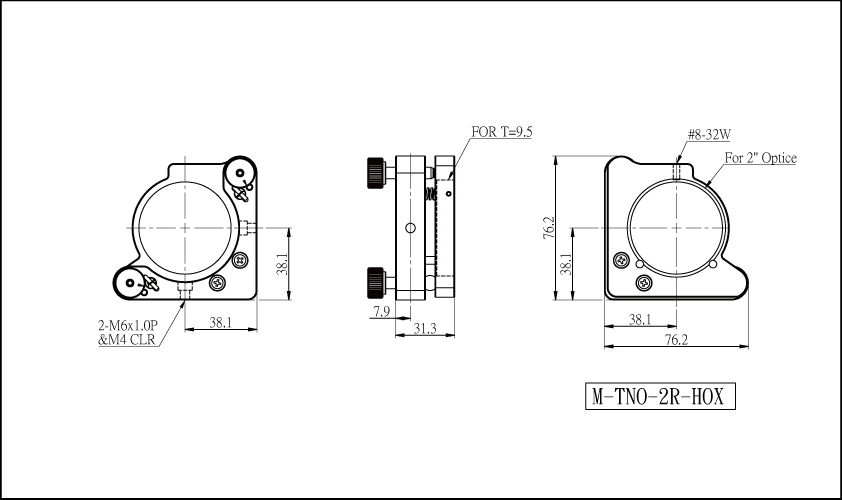

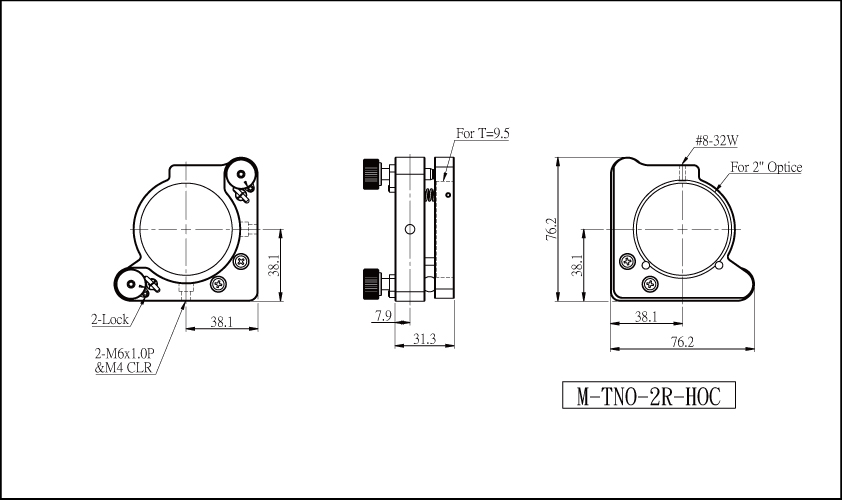

規格圖面 2D-Drawing


2軸高穩定度光學調整鏡架

TNO-2-series

高穩定度 碟型彈簧 包覆式

• TNO鏡架除了常見的拉伸型彈簧結構外，還增加了碟型彈簧結構，藉由碟型彈簧之彈簧型變小彈力大的優點，使鏡架能夠承受更重的光學元件。為了避免碟型彈簧錯位造成的彈力變化，我們將碟型彈簧結構做了改良，可以提升TNO鏡架整體的穩定性。

• 可利用M4有頭螺絲或M6止付螺絲與其他的機構結合



型號 / 敘述 交期 單價 數量. 購物車
M-TNO-2R-HOX

2.0英吋包覆式雙軸鏡架/右手布局
In stock
NT$3450
M-TNO-2L-HOX

2.0英吋包覆式雙軸鏡架/左手布局
In stock
NT$3450
M-TNO-2R-HOC

2.0英吋包覆式雙軸鏡架/右手布局/鎖定
In stock
NT$3900
M-TNO-2L-HOC

2.0英吋包覆式雙軸鏡架/左手布局/鎖定
In stock
NT$3900
M-TNO-2R-FEC

2.0英吋包覆式雙軸鏡架/右手布局/鎖定/127牙
In stock
NT$4100
M-TNO-2L-FEC

2.0英吋包覆式雙軸鏡架/左手布局/鎖定/127牙
In stock
NT$4100
