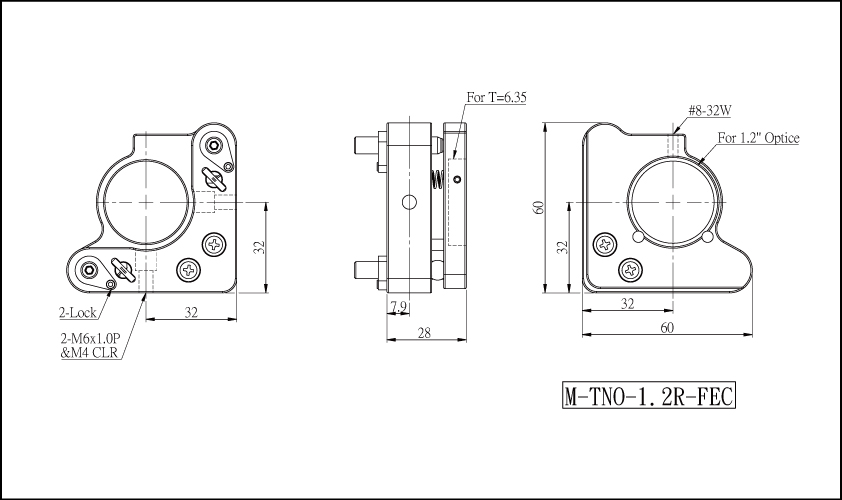

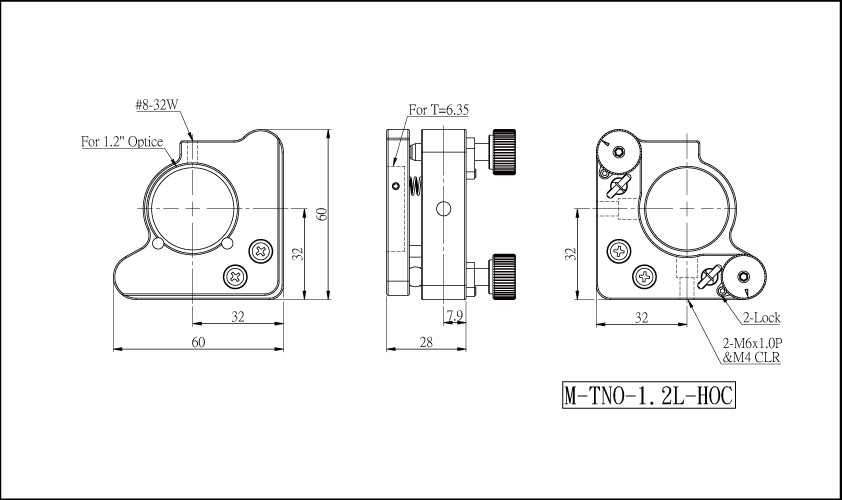

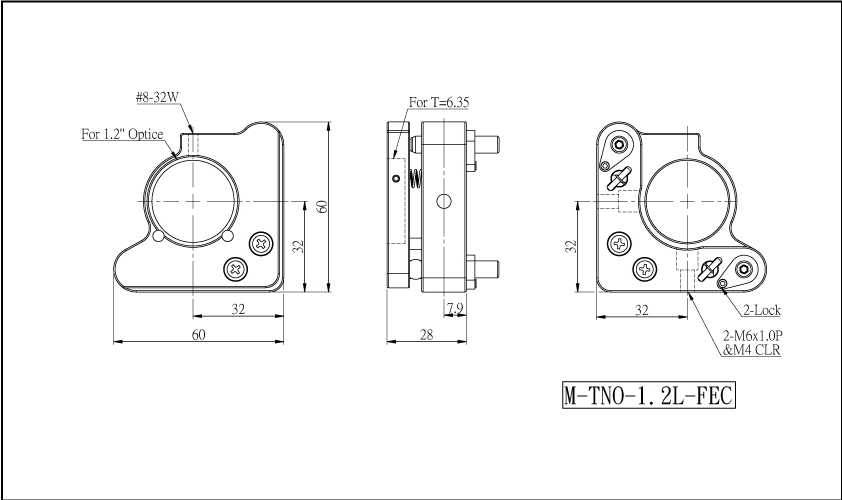

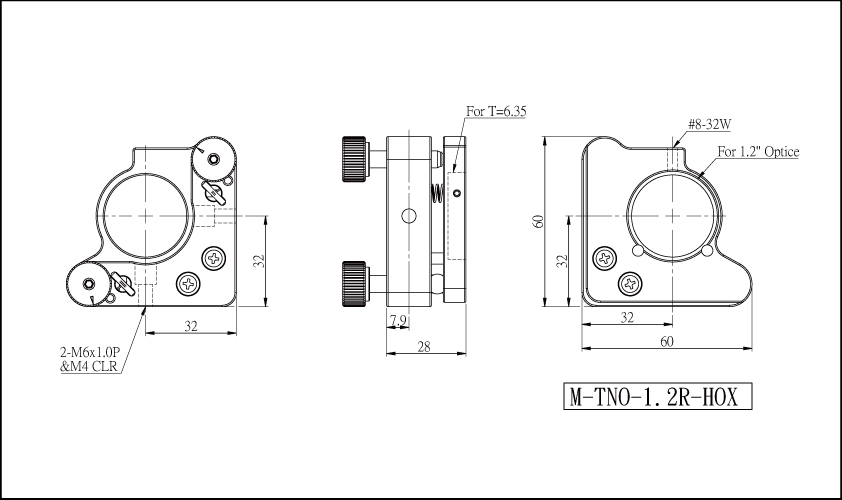

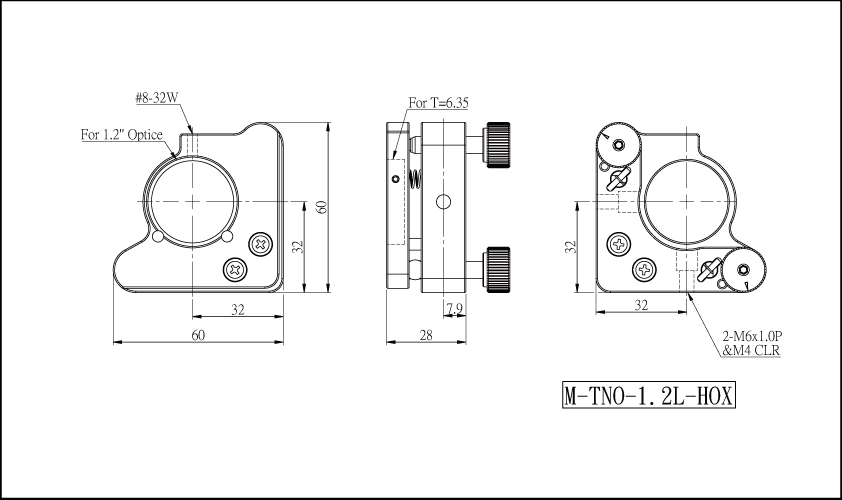

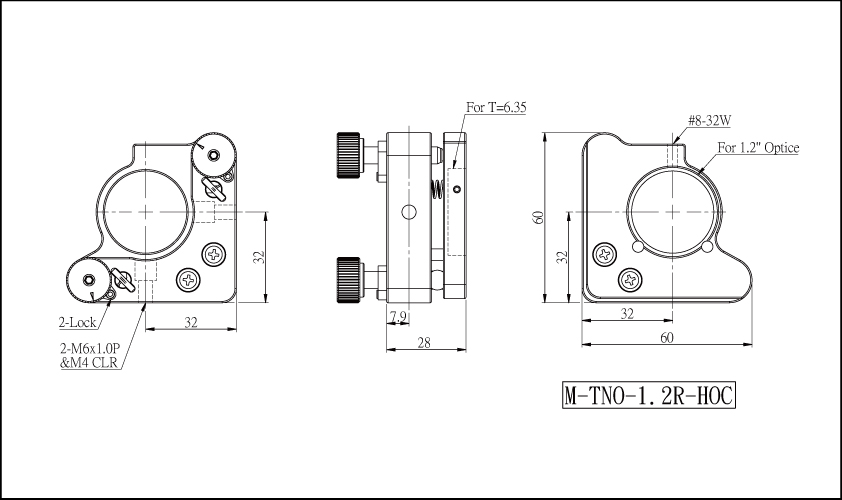

產品規格表 Specification  • 鏡片尺寸 : Ø 30mm  • 調整螺絲 : 100TPI(0.25mm)/127TPI(0.2mm)  • 調整範圍 : ±3度  • HOX / HOC 螺絲每圈解析度 : 0.4度  • FEC 螺絲每圈解析度 : 0.3度  • 調整方向 : θxθy  • 鎖定功能 : 可選擇 規格圖面 2D-Drawing 點擊放大 點擊放大 點擊放大 點擊放大 點擊放大 點擊放大

2軸高穩定度光學調整鏡架

TNO-1.2-series

• TNO鏡架除了常見的拉伸型彈簧結構外，還增加了碟型彈簧結構，藉由碟型彈簧之彈簧型變小彈力大的優點，使鏡架能夠承受更重的光學元件。為了避免碟型彈簧錯位造成的彈力變化，我們將碟型彈簧結構做了改良，可以提升TNO鏡架整體的穩定性。

• 可利用M4有頭螺絲或M6止付螺絲與其他的機構結合
