產品規格表
 • 平台尺寸 : 240mmx100mm
 • 位移行程 : 20mm
 • 1600分割解析度 : 0.3um
 • 定位精度 : ≤4um
 • 重複精度 : ±1um
 • 承重 : 300N
 • 重量 : 15 kg

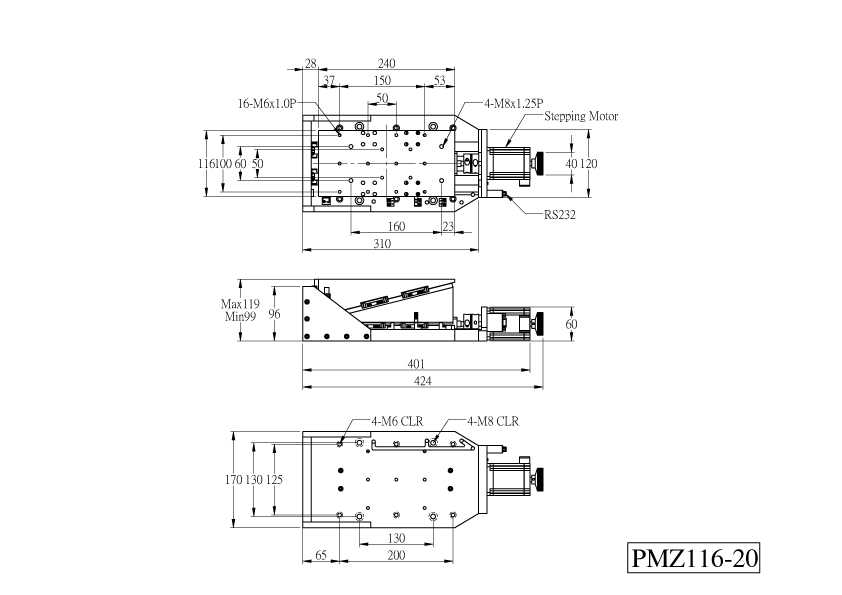

規格圖面



Z軸電控升降台-精密螺桿系列 PMZ116-C7-series

高穩定性 高平坦度 高重複精度

• PMZ116 是平面上升的電控平移台，具備高重複精度、高穩定性、高平坦度的特性，適合使用在繁複運動的結構上。

Dub 9 Pin Female
Pin Description
1  Home (output 0V NPN) 6  B+ ( 2 Phase Motor)
2  0V 7 B- ( 2 Phase Motor)
3 Forward Limit +(output 0V NPN) 8 A- ( 2 Phase Motor)
4 Reverse Limit -(output 0V NPN)  9 A+ ( 2 Phase Motor)
5  Vcc+



型號 / 敘述 交期 單價 數量. 購物車
M-PMZ116-20-C7

C7-2.0mm滾珠螺桿/行程20mm/2相位步進馬達/線性滾珠鋼軌
Inquiry
NT$95000
