產品規格表
 • 平台尺寸 : 105mmX80mm
 • 位移行程 : 10mm
 • 1600分割解析度 : 0.3um
 • 定位精度 : ≤4um
 • 重複精度 : ±1um
 • 承重 : 300N
 • 重量 : 5 kg

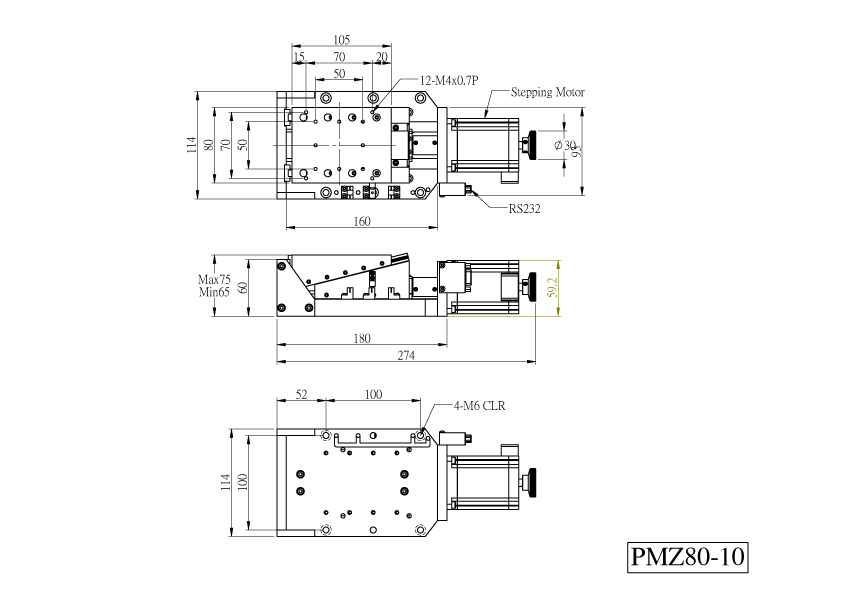

規格圖面



Z軸電控升降台-精密螺桿系列 PMZ80-C7-series

高穩定性 高平坦度 高重複精度
• PMZ80 是平面上升的電控平移台具備高重複精度,高穩定性，高平坦度的特性，適合使用在繁複運動的結構上。
Dub 9 Pin Female
Pin Description
1  Home (output 0V NPN) 6  B+ ( 2 Phase Motor)
2  0V 7 B- ( 2 Phase Motor)
3 Forward Limit +(output 0V NPN) 8 A- ( 2 Phase Motor)
4 Reverse Limit -(output 0V NPN) 9 A+ ( 2 Phase Motor)
5  Vcc+



型號 / 敘述 交期 單價 數量. 購物車
M-PMZ80-10-C7

C7-2.0mm滾珠螺桿/行程10mm/2相位步進馬達/線性滾珠鋼軌
Inquiry
NT$65000
