產品規格表 Specification

型號 PartNumber	Length (cm)	Width (cm)	T (cm)
型號 PartNumber	Length (cm)	Width (cm)	T (cm)
M-SNB-1010-10	10	10	1.0
M-SNB-1515-10	15	15	1.0
M-SNB-1520-10	15	20	1.0
M-SNB-1530-10	15	30	1.0
M-SNB-2020-10	20	20	1.0
M-SNB-2030-10	20	30	1.0
M-SNB-2040-10	20	40	1.0
M-SNB-3030-10	30	30	1.0
M-SNB-3045-10	30	45	1.0
M-SNB-3060-10	30	60	1.0
M-SNB-4545-13	45	45	1.3
M-SNB-4560-13	45	60	1.3

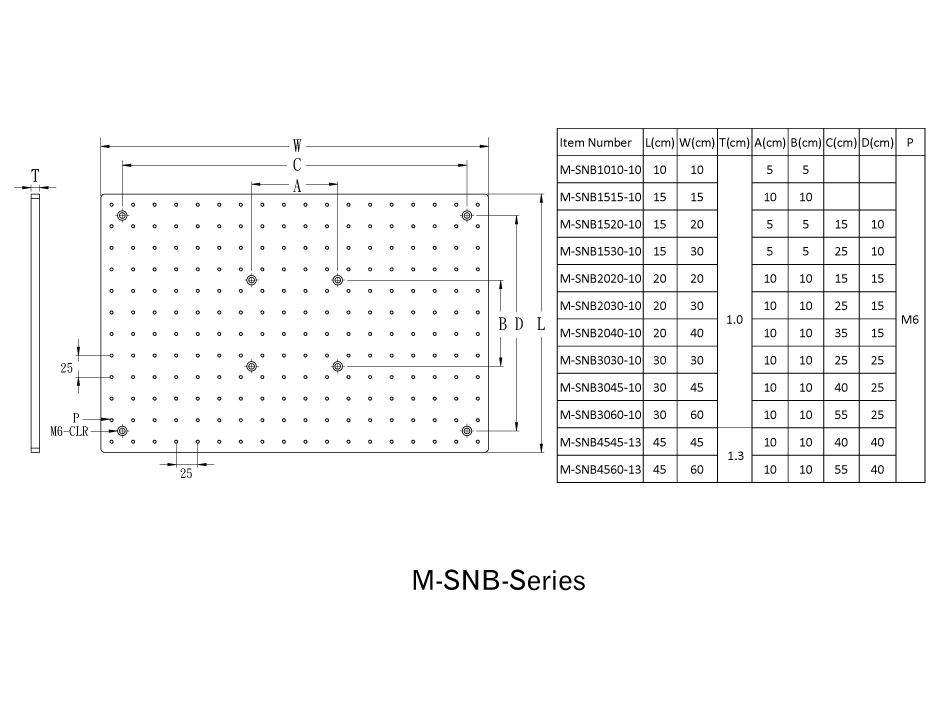

規格圖面 2D-Drawing

真空光學鋁板

未經陽極塗層表面

• 採用T6鋁合金並以真空清洗技術製作，適用於真空環境，孔距為25毫米或1英寸，采標準孔M6或1/4x20牙，陣列孔外側距邊緣12.5毫米或半英吋，經過研磨的表面讓使用者便於安裝各式元件。

• 每塊鋁板具備4到8個安裝孔，位於麵包版的四角及內中心。

• 平整度：0.1mm/30cm²

• M6安裝孔

• 表面：未經陽極塗層的研磨表面

• 適用環境：一般與低於10^-4torr真空環境

相關產品 Related Products


真空應用系列

產品	型號 / 敘述	交期	單價	數量.	購物車
	M-SNB-1010-10 10x10x(t)1.0cm / M6-Tap	Contact us	NT$1806		詢價車
	M-SNB-1515-10 15x15x(t)1.0cm / M6-Tap	Contact us	NT$2006		詢價車
	M-SNB-1520-10 15x20x(t)1.0cm / M6-Tap	Contact us	NT$2206		詢價車
	M-SNB-1530-10 15x30x(t)1.0cm / M6-Tap	Contact us	NT$2275		詢價車
	M-SNB-2020-10 20x20x(t)1.0cm / M6-Tap	Contact us	NT$2164		詢價車
	M-SNB-2030-10 20x30x(t)1.0cm / M6-Tap	Contact us	NT$2925		詢價車
	M-SNB-2040-10 20x40x(t)1.0cm / M6-Tap	Contact us	NT$4040		詢價車
	M-SNB-3030-10 30x30x(t)1.0cm / M6-Tap	Contact us	NT$3672		詢價車
	M-SNB-3045-10 30x45x(t)1.0cm / M6-Tap	Contact us	NT$5400		詢價車
	M-SNB-3060-10 30x60x(t)1.0cm / M6-Tap	Contact us	NT$7200		詢價車
	M-SNB-4545-13 45x45x(t)1.3cm / M6-Tap	Contact us	NT$7850		詢價車
	M-SNB-4560-13 45x60x(t)1.3cm / M6-Tap	Contact us	NT$9926		詢價車
