方形濾片架

PLH-XY-series

方形光學元件 精確定位 高解析度 驅動器
產品規格
型號 元件寬度(mm) 元件厚度(mm)
M-PLH-XY 9.0~80.0  0-4.0

圖面

• PLH-XY 可以安装宽度9.0mm~80.0mm 厚度最大4.0mm方形光学元件,PLH-XY 具有两个驱动器,调整范围分别为45mm与25mm,每个平移轴都具有0.1mm的解析度 ,可以用来准确的定位安装的光学元件。



• 每个PLH-XY都具有3个安装螺纹,透过这些螺孔PLH-XY具有3种安装方式(如图所示)

• 注意:光学元件放置在凹槽中时,每端会有4.4mm会被盖住。

方形濾片架

方形光學元件 多種類

OPMount具有各种类的方形屏幕架,可以满足各式的需求。

• PLH与SFH适合放置屏幕或是投影片。

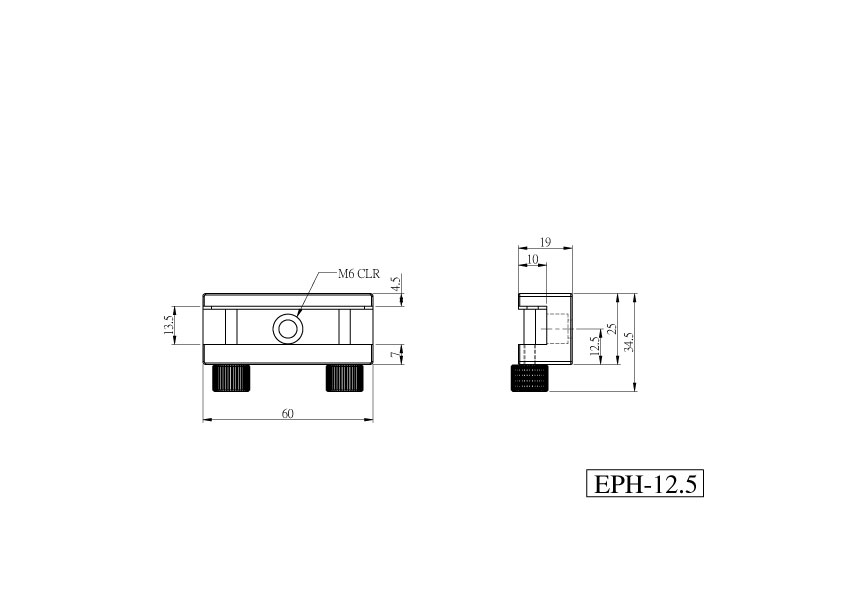

• 如果要架持有厚度的样品,可以选择EPH-12.5系列,每一个EPH-12.5都有一块档片,可以避免螺丝锁固时损坏样品。

產品規格表
產品型號 M-PLH-A M-PLH-22 M-SFH-2 M-SFH-3 M-EPH-12.5 M-EPH-1.5
元件寬度 307.2mm 50mm 50mm 76mm - -
最大元件厚度 13mm 4mm 3mm 3mm 12.5mm 1.5mm




规格/叙述 交货日期 单价 数量 购物车
M-PLH-XY

水平/垂直可调方形滤片架

In stock
RMB¥-
M-PLH-22

2吋方形屏幕架

In stock
RMB¥-
M-PLH-A

可调式方形屏幕架

In stock
RMB¥-
M-EPH-12.5

屏幕架

In Stock
RMB¥-
M-EPH-1.5

屏幕夹

In Stock
RMB¥-
M-SFH-2

2吋方形屏幕架

In stock
RMB¥-
M-SFH-3

3吋方形屏幕架

In stock
RMB¥-
