透鏡架

CM-26L系列提供多類型的調整方案,這些調整方案可以滿足X、 Y 、Z 、θx 、θy (Z方向為光軸方向)的調整需求,使用這些產品可以精準地將光學元件的軸心與光軸重合,適合應用在透鏡、物鏡、針孔...等光學元件上

當需要再既有的光路上安排新的元件時,可以選擇CM-26L01,它們可以輕鬆快速地放入系統中而不影響其他元件的在光路中的位置。

CM-26L01與CM-26L03在側面都具備鎖定的功能,可以固定在預想的位置上。

產品規格表
產品型號
CM-26L1T CM-26L2T CM-26L2TH CM-26L3T CM-26L3TH CM-26L01
調整範圍 XY=±1.5mm θxθy±3度 XY=±1.5mm θxθy±3度 XY=±1.5mm θxθy±3度 XYZ=±1.5mm θxθy±3度 XYZ=±1.5mm -
解析度 0.25mm/rev  θxθy=5mrad/rev XY=0.25mm/rev θxθy=5mrad/rev XY=0.25mm/rev θxθy=5mrad/rev XYZ=0.25mm/rev θxθy=5mrad/rev XYZ=0.25mm/rev -
元件直徑 Ø=25.4mm Ø=25.4mm Ø=25.4mm Ø=25.4mm Ø=25.4mm Ø=25.4mm

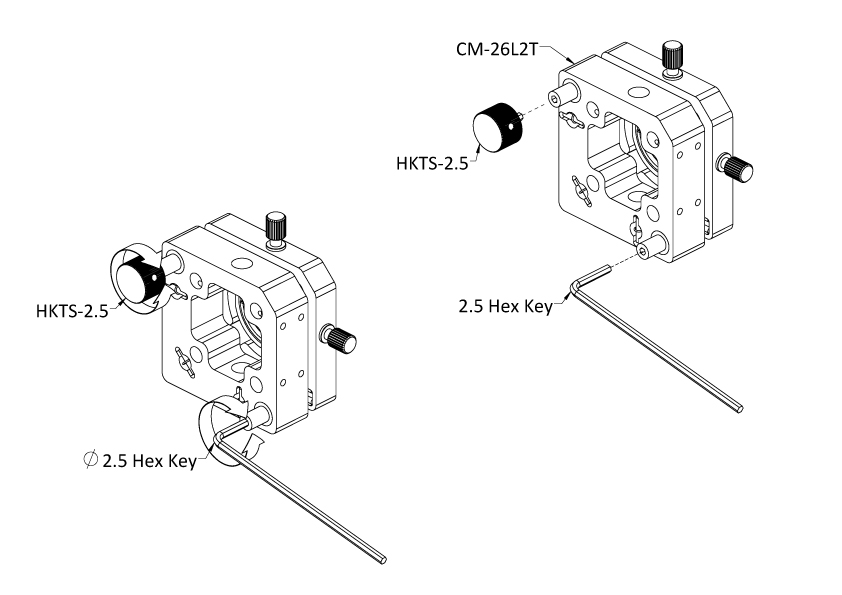

圖面
相關產品




规格/叙述 交货日期 单价 数量 购物车
CM-26L1T

1英吋牢笼透镜架/双轴调整

In stock
RMB¥1141.09
CM-26L2T

1英吋牢笼透镜架/四轴调整

In stock
RMB¥1067.18
CM-26L2TH

1英吋牢笼透镜架/无旋钮/四轴调整

In stock
RMB¥967.25
CM-26L3T

1英吋牢笼透镜架/五轴调整

In stock
RMB¥1242.25
CM-26L3TH

1英吋牢笼透镜架/无旋钮/五轴调整

In stock
RMB¥1092.25
CM-26L01

1英吋快速拆卸简易透镜架

In stock
RMB¥237.50
