产品规格表

• 镜片尺寸: Ø 76.2mm

• 调整螺丝: 100TPI (0.25mm)

• 调整范围: θxθy±3度 Z=6mm

• 调整精度: θx : θy=0.25度 , Z=0.25mm

• 调整方向: θx : θy : Z

• 左右功能: 可选择

• 锁定功能: 可选择

可用M4有頭螺絲或M6止付螺絲與其他機械結構結合

规格图面

点击放大 点击放大

3轴经济型3吋光学调整镜架

TTMSO-3-series

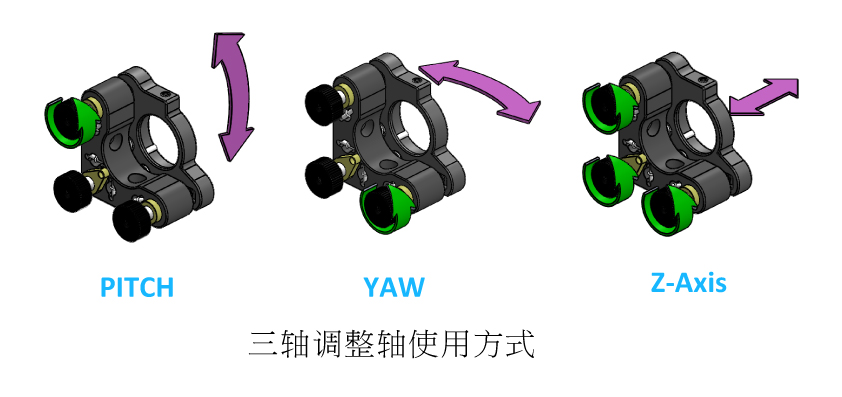

• 用以安装Ø76.2mm的光学元件,同时具有三个0.25mm的精密调整螺丝，可以提供θx θy 与Z方向的调整方向，当镜片安装板与L型后板距离为7mm时 θxθy 可提供±3度的调整范围，由于具有Z轴调整功能，也可以实验Z方向平移6mm的功能。

应用Application
