产品规格表 Specification

型号 PartNumber	Length (cm)	Width (cm)	T (cm)
型号 PartNumber	Length (cm)	Width (cm)	T (cm)
M-PNB-1010-10	10	10	1.0
M-PNB-1515-10	15	15	1.0
M-PNB-1520-10	15	20	1.0
M-PNB-1530-10	15	30	1.0
M-PNB-2020-10	20	20	1.0
M-PNB-2030-10	20	30	1.0
M-PNB-2040-10	20	40	1.0
M-PNB-3030-10	30	30	1.0
M-PNB-3045-10	30	45	1.0
M-PNB-3060-10	30	60	1.0

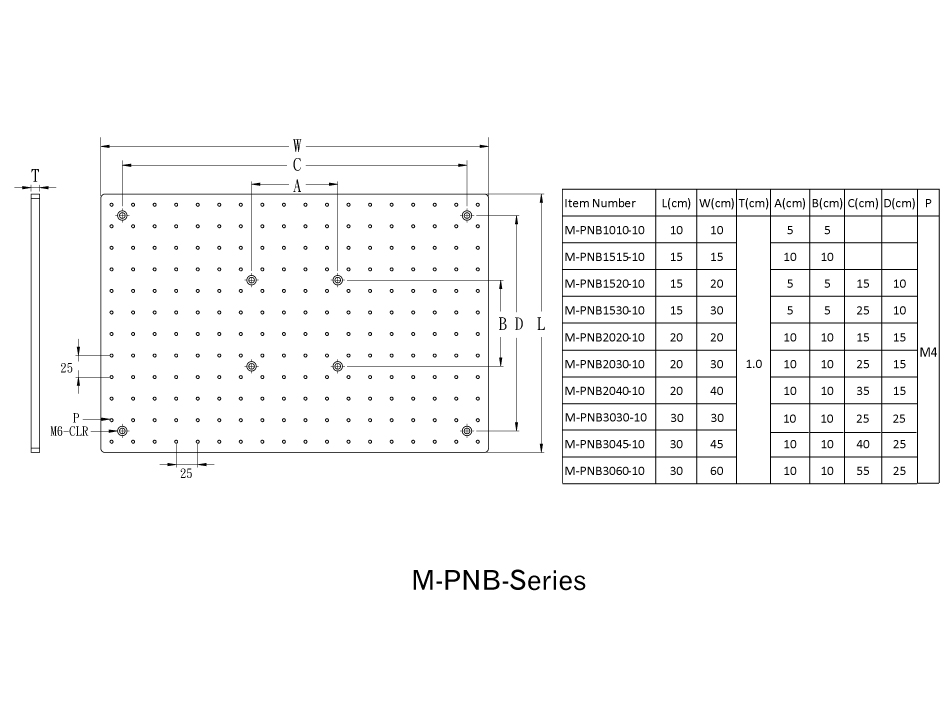

规格图面 2D-Drawing

真空光学铝板

未经阳极涂层表面

• 采用T6铝合金并以真空清洗技术制作，适用于真空环境，孔距为25毫米或1英寸，采标准孔M4或1/8x32牙，阵列孔外侧距边缘12.5毫米或半英吋，经过研磨的表面让使用者便于安装各式元件。

• 每块铝板具备4到8个安装孔，位于面包版的四角及内中心。

• 平整度：0.1mm/30cm2

• M4安装孔

• 表面：未经阳极涂层的研磨表面

• 适用环境：一般与低于10-4torr真空环境

相关产品 Related Products


真空应用系列

产品	规格/叙述	交货日期	单价	数量	购物车
	M-PNB-1010-10 10x10x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-1515-10 15x15x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-1520-10 15x20x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-1530-10 15x30x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-2020-10 20x20x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-2030-10 20x30x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-2040-10 20x40x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-3030-10 30x30x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-3045-10 30x45x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
	M-PNB-3060-10 30x60x(t)1.0cm / M4-Tap	Contact us	RMB¥-		询价车
