产品规格表 Specification
型号
PartNumber
L
(cm)
 W
(cm)
T
(cm)
型号
PartNumber
L
(cm)
W
(cm)
T
(cm)
 SAB-1530-10 15 30 1.0  SAB-50100-13 50 100 1.3
 SAB-2020-10 20 20 1.0  SAB-6090-13 60 90 1.3
 SAB-2030-10 20 30 1.0  SAB-60120-13 60 120 1.3
 SAB-2040-10 20 40 1.0  SAB-7590-13 75 90 1.3
 SAB-3030-10 30 30 1.0  SAB-75100-13 75 100 1.3
 SAB-3045-10 30 45 1.0  SAB-75120-13 75 120 1.3
 SAB-3060-10 30 60 1.0  SAB-90120-16 90 120 1.6
 SAB-4545-13 45 45 1.3  SAB-90150-16 90 150 1.6
 SAB-4560-13 45 60 1.3  SAB-90180-16 90 180 1.6
 SAB-4575-13 45 75 1.3  SAB-120150-20 120 150 2.0
 SAB-4590-13 45 90 1.3  SAB-120180-20 120 180 2.0
 SAB-6060-13 60 60 1.3  SAB-150150-20 150 150 2.0
 SAB-6075-13 60 75 1.3

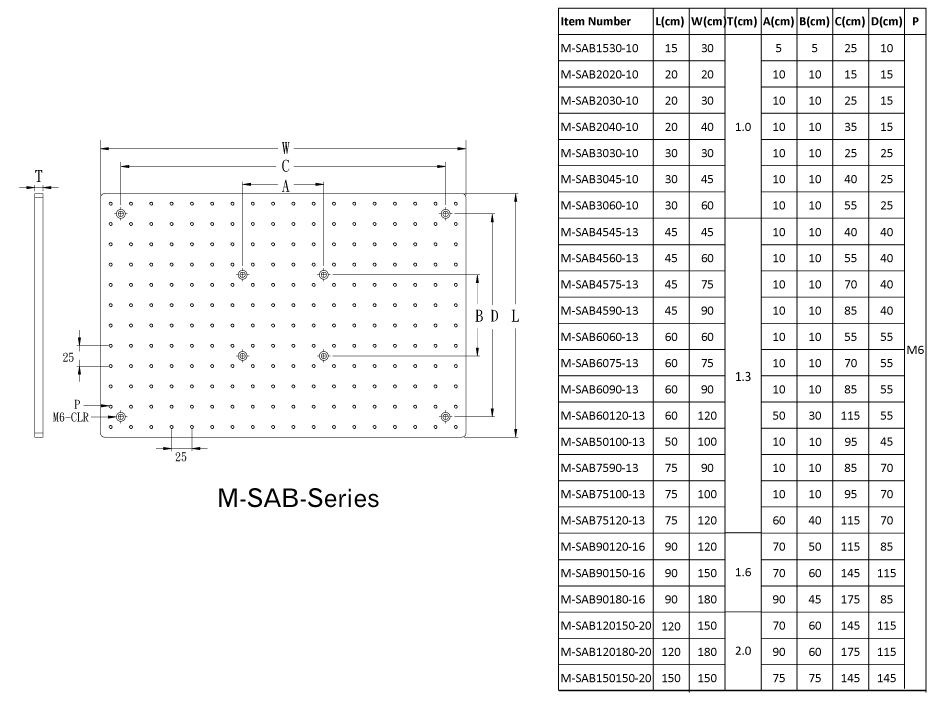

规格图面 2D-Drawing

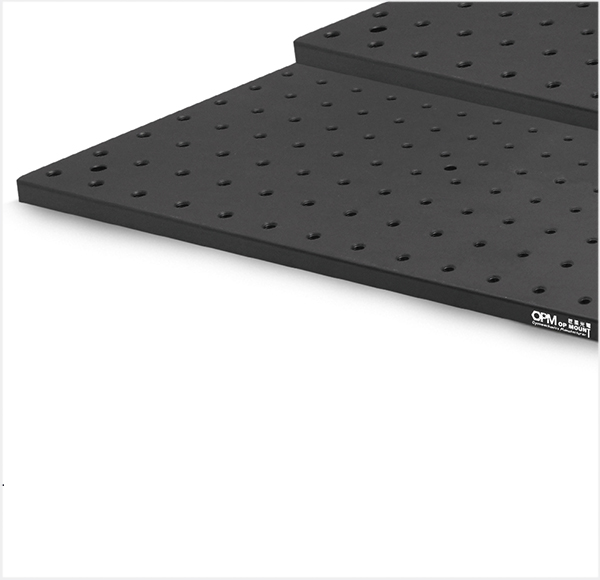

实心铝板

SAB-series

M6安装孔 染黑阳极处理

• 采用T6系列铝合金以染黑阳极处理而成，硬度佳，孔距为25毫米或1英寸，采标准孔M6或1/4x20牙，阵列孔外侧距边缘12.5毫米或半英吋，螺纹孔完全穿透面包板，可以使光学元件一次就可以安装到面包板的两侧。

• 每块铝板具备4到8个安装孔，位于面包版的四角及内中心，对于非减震应用是最佳的选择。



• 实心铝板表面M6安装孔

• 平整度：±0.15mm/30x30cm2

• 表面：低反射阳极氧化铝工作面

• 适用环境：一般与未达10-4torr真空环境


相关产品 Related Products
支撑脚隔震垫



规格/叙述 交货日期 单价 数量 购物车
M-SAB-1530-10

15x30x(t)1.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-2020-10

20x20x(t)1.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-2030-10

20x30x(t)1.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-2040-10

20x40x(t)1.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-3030-10

30x30x(t)1.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-3045-10

30x45x(t)1.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-3060-10

30x60x(t)1.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-4545-13

45x45x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-4560-13

45x60x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-4575-13

45x75x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-4590-13

45x90x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-6060-13

60x60x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-6075-13

60x75x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-50100-13

50x100x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-6090-13

60x90x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-60120-13

60x120x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-7590-13

75x90x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-75100-13

75x100x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-75120-13

75x120x(t)1.3cm / M6-Tap

Contact us
RMB¥-
M-SAB-90120-16

90x120x(t)1.6cm / M6-Tap

Contact us
RMB¥-
M-SAB-90150-16

90x150x(t)1.6cm / M6-Tap

Contact us
RMB¥-
M-SAB-90180-16

90x180x(t)1.6cm / M6-Tap

Contact us
RMB¥-
M-SAB-120150-20

120x150x(t)2.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-120180-20

120x180x(t)2.0cm / M6-Tap

Contact us
RMB¥-
M-SAB-150150-20

150x150x(t)2.0cm / M6-Tap

Contact us
RMB¥-
